КИПиА

Контрольно-измерительные приборы и автоматика (КИПиА) – общий термин оборудования для измерений физических величин, которые эксплуатируются при автоматизации различных производств. Требования к контрольно-измерительным приборам зачастую связаны с системой автоматики контрольно-измерительных приборов: необходимостью долгого срока службы, увеличения периодичности ремонта и монтажа и увеличения безопасности.

Автоматика и уровень. Виды измерителей уровня

Автоматические контрольно-измерительные приборы очень важны в производстве, поскольку они предотвращает аварийные ситуации ввиду немедленной сигнализации или запуска действий, направленных на ликвидацию нестандартной ситуации: перекрытие клапанов, включения / выключения насосов и т.п. Контроль уровня в емкости предотвращает аварийные ситуации из-за перелива или опорожнения аппаратов. Уровень – технический параметр, характеризующий высоту заполнения какого-либо аппарата. Измеряется в метрах, сантиметрах и т.д.

• Указательные стекла;
• Поплавковые / буйковые;
• Гидростатические / емкостные;
• Ультразвуковые / радиоизотопные;
• Радарные уровнемеры.

Все вышеописанное оборудование используется для жидких сред, а емкостные, ультразвуковые, радиоизотопные и радарные типы позволяют также измерять уровень сыпучих материалов.

Указательные стекла

Представляют собой прозрачную пластину с делениями и устанавливаются на стенке аппарата или в специальной выносной камере. Принцип действия основан на законе сообщающихся сосудов. Это самый простой метод фиксирования высоты жидкости и применения контрольно-измерительных приборов в принципе: в нем не используется автоматика и различные электронные блоки, – поэтому обслуживание очень простое. Однако – только для местного контроля измерений с ограничением по высоте до 0,5 м или устанавливать сборку из нескольких стекол.

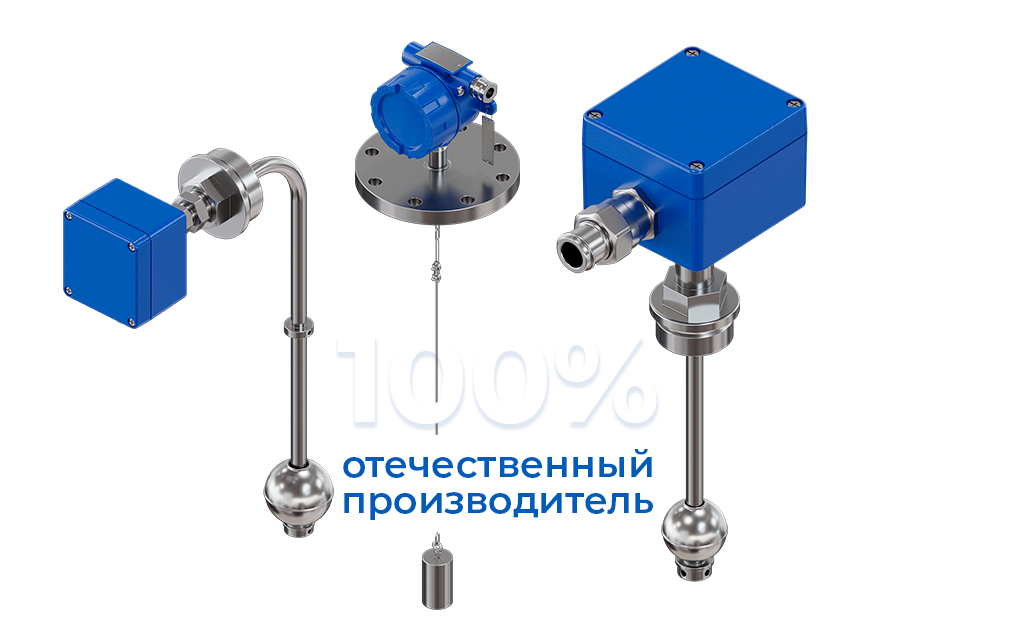

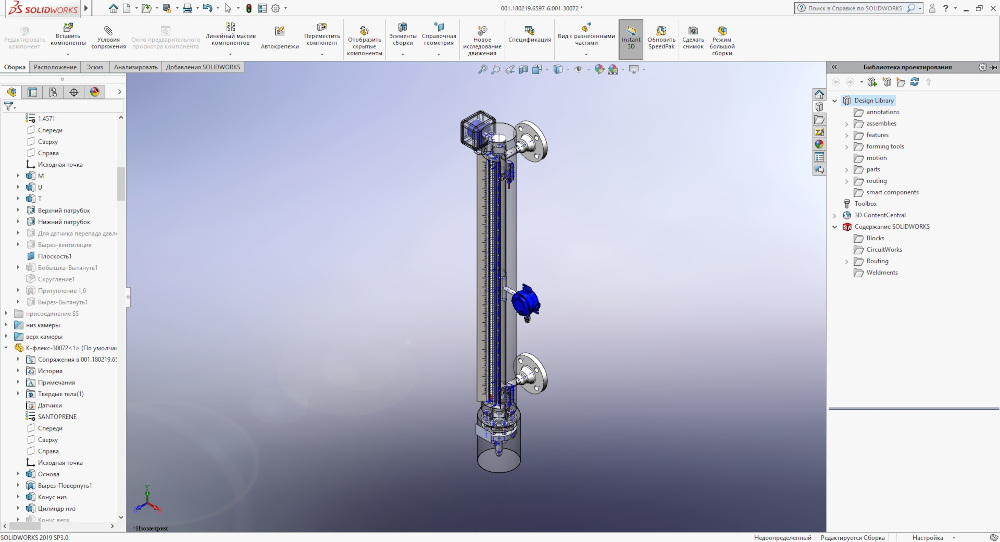

Поплавковые и буйковые уровнемеры

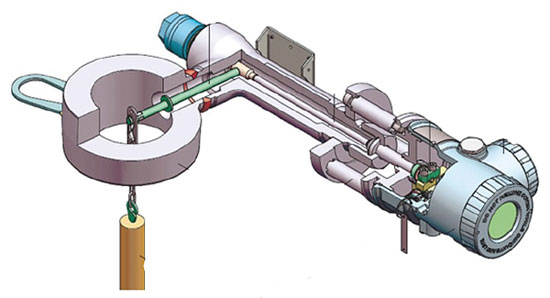

Работа поплавковых устройств основана на перемещении поплавка при изменении уровня жидкости. Это также простые и дешевые контрольно-измерительные приборы КИПиА. Их нельзя использовать для вязких жидкостей, расплавов и суспензий. Кроме того, они имеют повышенную погрешность. Преобразователи буйкового вида предназначены также для работы со взрывоопасными средами. Работа их основана на изменении веса буйка при изменении высоты жидкости. В пользовании такая аппаратура наиболее удобна ввиду высокой точности и невысокой стоимости. Однако исправность работы стильно зависит от температуры и вязкости измеряемой среды.

Гидростатические и емкостные уровнемеры.

Устройство гидростатических устройств основано на зависимости давления жидкости от высоты столба жидкости. Ввиду удобству монтажа и высокой точности техническое обслуживание данных контрольно-измерительных приборов на высоте. При этом величина точности зависит от изменения плотности, а также не следует использовать уровнемеры для кристаллизуемых и загрязненных жидкостей. А вот для взрывоопасных можно.

Радиоизотопные и ультразвуковые уровнемеры.

Принцип действия основан на автоматическом измерении интенсивности гамма-лучей, при прохождении через жидкость. Данный тип, как правило, используют только когда иные методы измерения уровня невозможны. Принцип действия основан на отражении ультразвукового сигнала от границы раздела двух сред и измерении параметров отражённого сигнала. Обладают очень высокой точностью, гарантируют быстродействие и относятся к наиболее универсальным уровнемерам (даже сыпучих, но кроме загрязнённых). Однако, у них высокая стоимость и погрешность чувствительна к колебаниям температуры и давления.

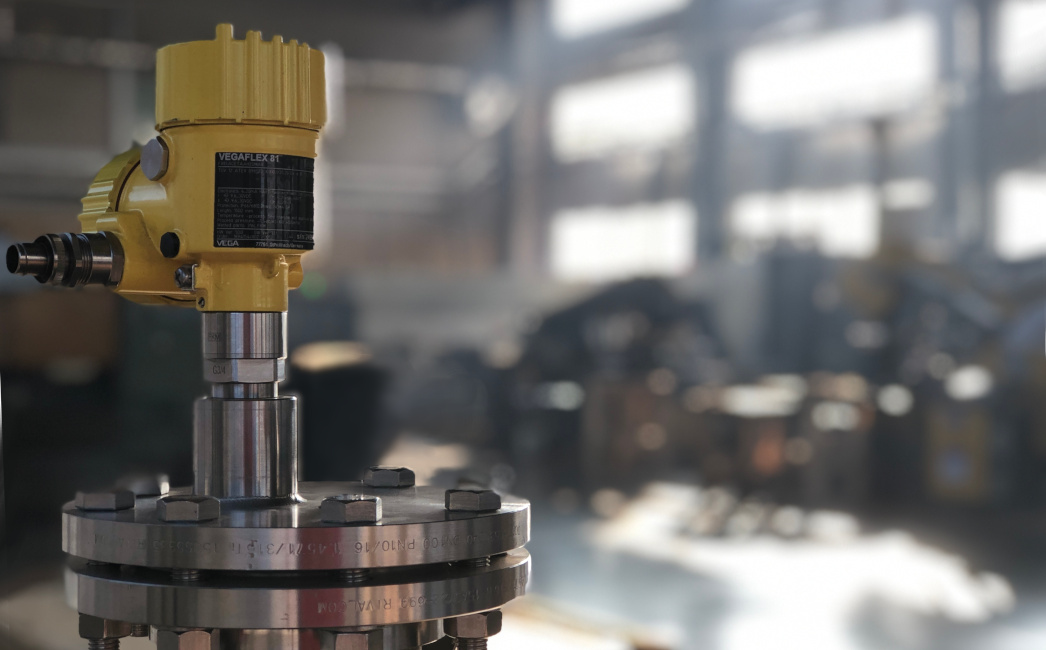

Радарные уровнемеры.

Принцип действия основан на отражении электромагнитных сигналов от двух сред с различной оптической плотностью. По официальной информации, это одни из самых точных уровнемеров. У них лабораторная точность, поскольку скорость распространения электромагнитного сигнала всегда постоянна и равна скорости света. Но такая деталь делает их самыми дорогими. Для каждого радарного уровнемера имеется предельный угол расхождения лучей, поэтому их использование в узких аппаратах и емкостях с мешалками несколько затруднено. Но поставщики приборов могут применять специальный волновод из специального материала, вдоль которого и распространяется сигнал. Иногда это дополнительно включается в комплект поставки.

Цифровые датчики могут иметь в своем ПО журнал записей, с предохранительной функцией, иметь в документации пособие по калибровке, а также необходимые меры безопасной эксплуатации. Компания РивалКом, поставщик и производитель датчиков, уровнемеров в России, имеет большой опыт в сфере создания контрольно-измерительных приборов и их разработки. А консультации компании будут полезны от небольшого производства до крупного нефтеперерабатывающего предприятия!
