Защитные гильзы RTW

19.08.2025

Компания РИВАЛКОМ специализируется на производстве высококачественных термогильз RTW, предназначенных для защиты первичных преобразователей (датчиков температуры) от механических, термических и химических воздействий в агрессивных средах. Термогильзы RTW обеспечивают безопасность и долговечность измерительного оборудования, позволяя проводить техническое обслуживание без остановки технологических процессов.

Ключевые функции термогильз RTW:

Механическая защита – предотвращает повреждения от ударов, вибрации и абразивного износа.
Термическая защита – изолирует датчик от высоких температур и резких перепадов.
Химическая стойкость – устойчивость к коррозии, кислотам, щелочам и другим агрессивным средам.
Герметизация – защищает от влаги, пыли и загрязнений.
Удобство обслуживания – позволяет заменять датчики без остановки производства.

Обзор защитных термогильз RTW

Гильзы RTW выпускаются в различных исполнениях, отличающихся конструкцией, материалом и способом монтажа.

По способу монтажа

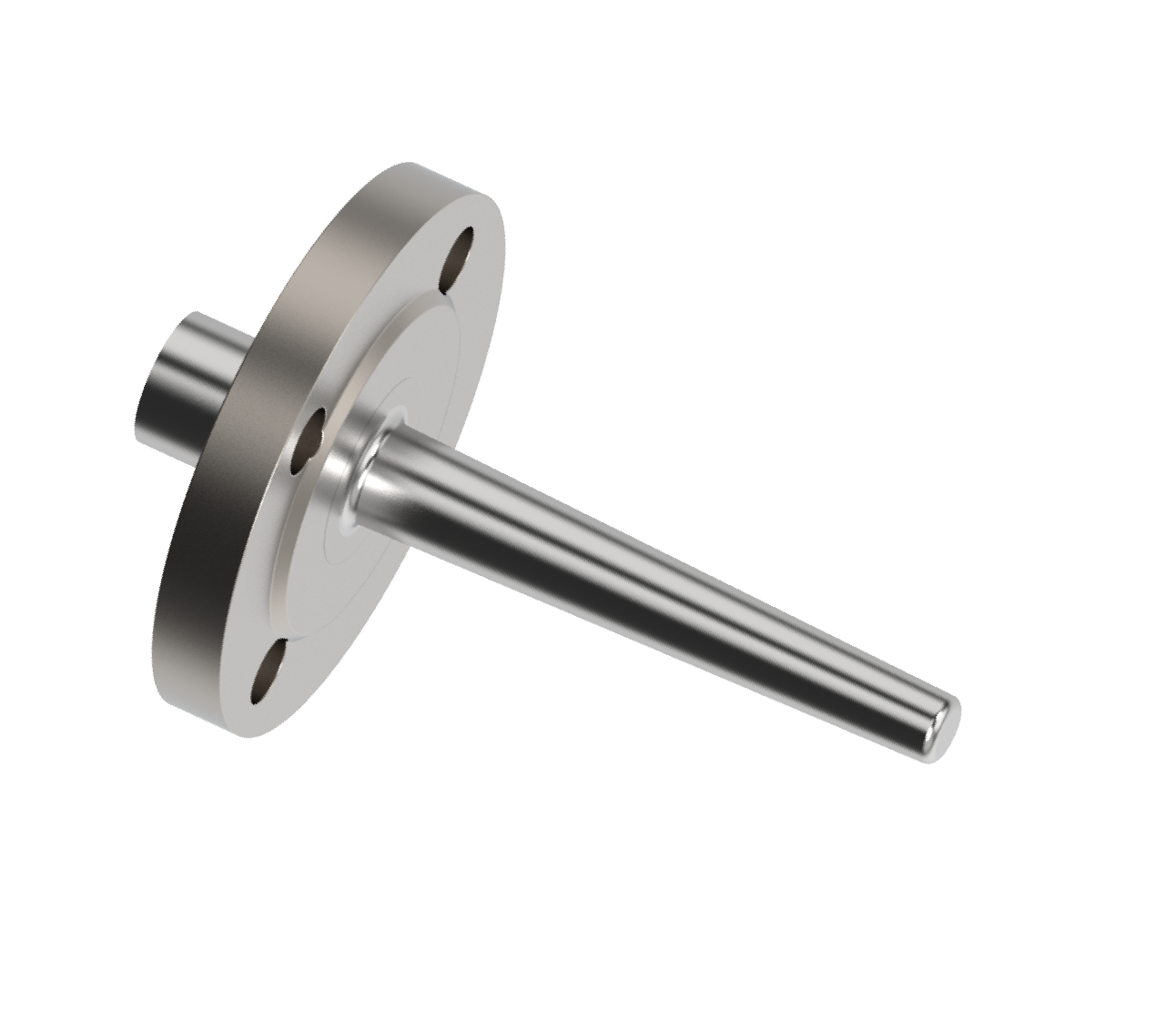

Фланцевая термогильза

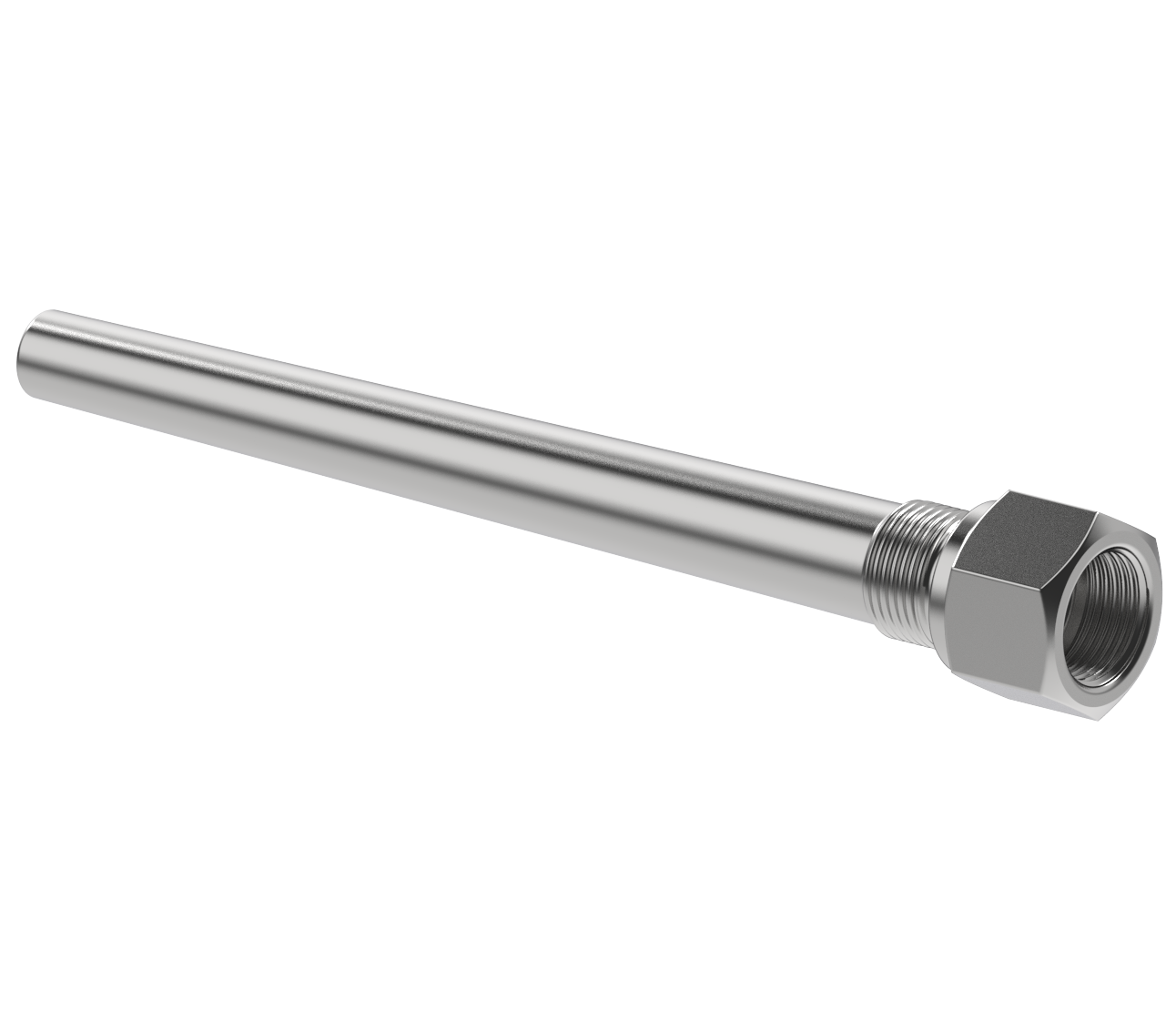

Резьбовая термогильза

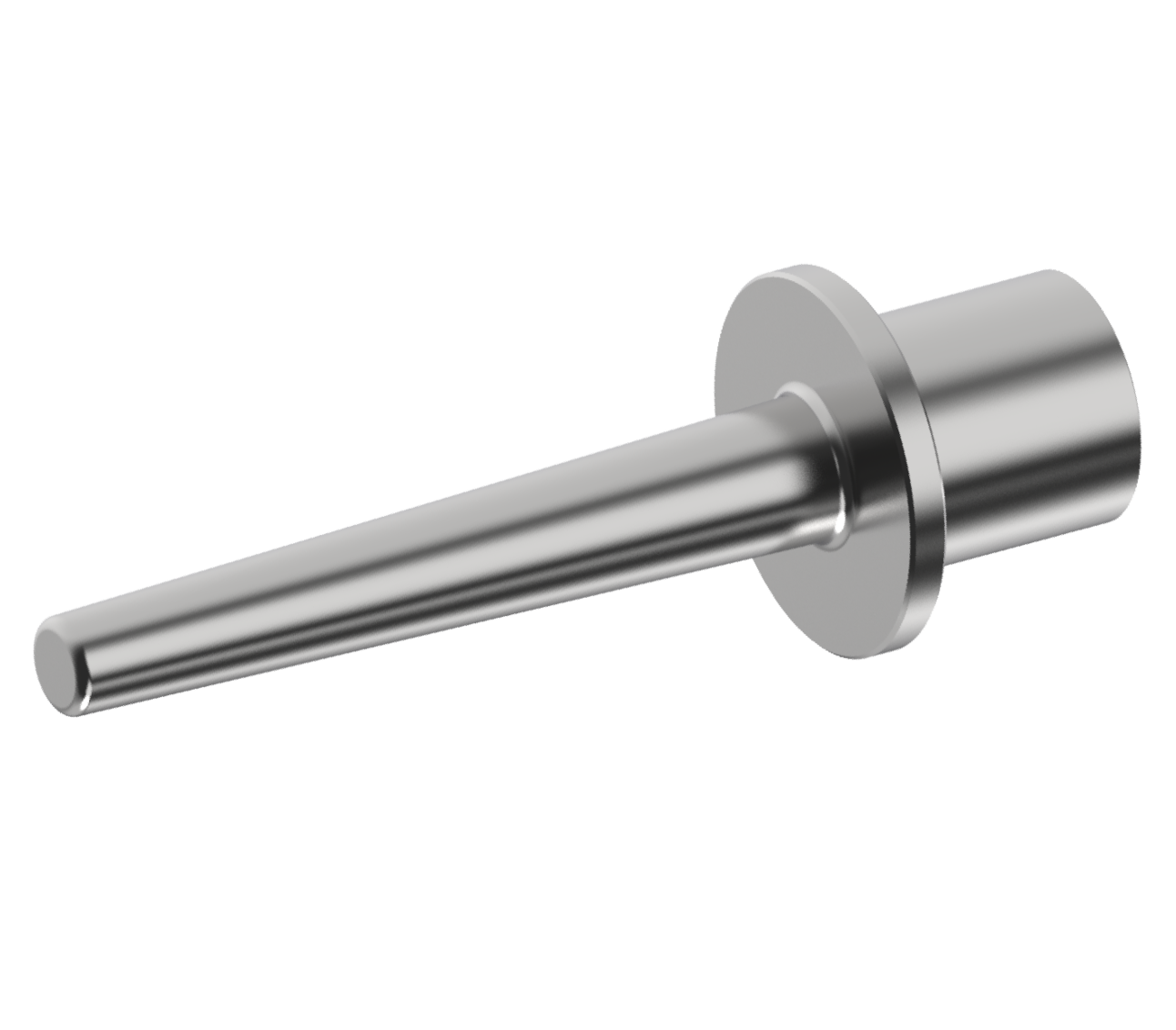

Термогильза под свободный фланец (Van Stone)

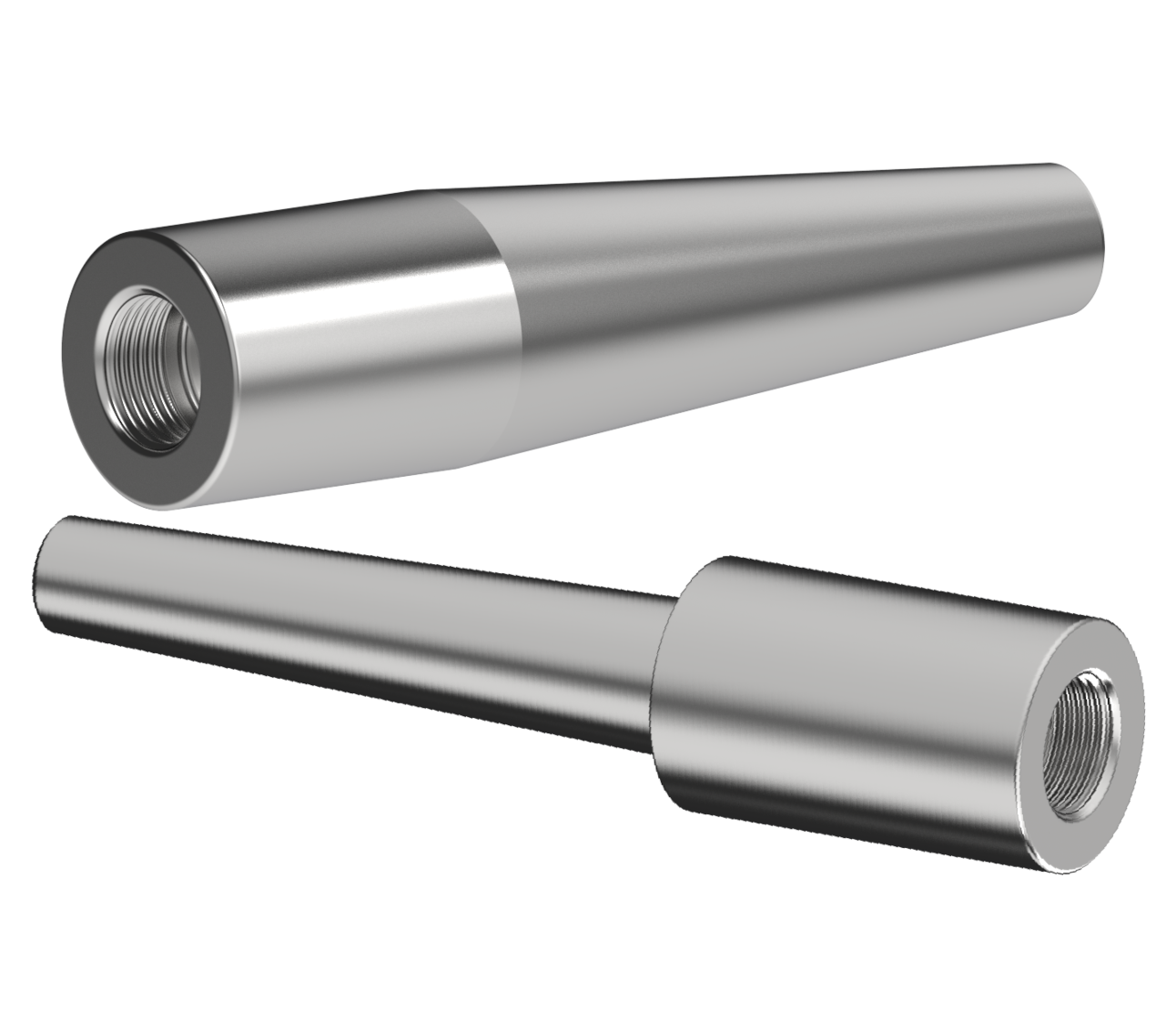

Термогильза под приварку (Weld In / Socket Weld)

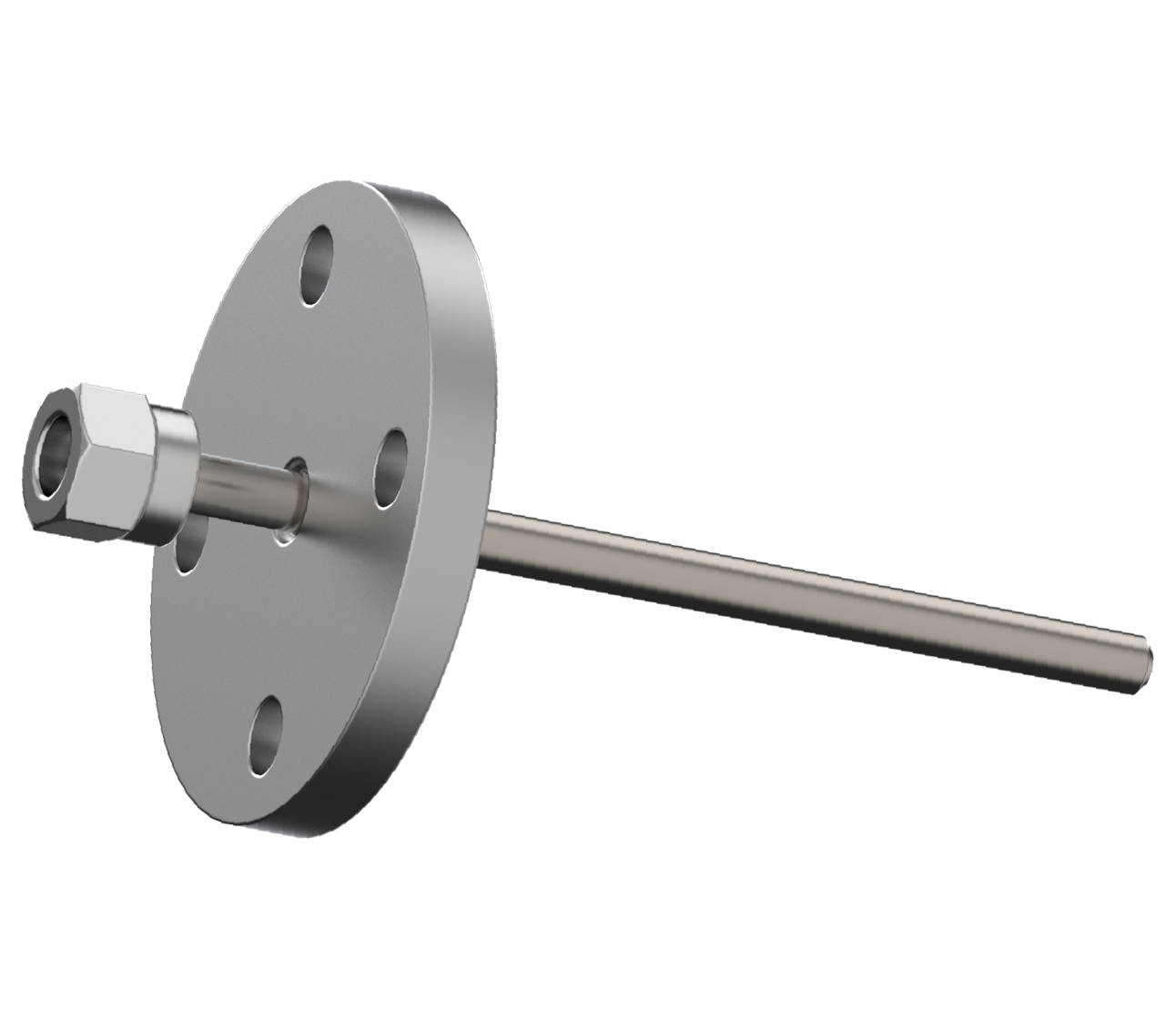

Трубная термогильза

По материалам

Материал	Максимальная температура, °C	Применение
Нержавеющая сталь: 10Х17Н13М2Т, 12Х18Н10Т, 321	700	Высокотемпературные и коррозионные среды.
Нержавеющая сталь: 03Х17Н14М3, 316L, 1.4404, 1.4435	450	Агрессивные среды, пищевая промышленность.
Нержавеющая сталь: 316Ti, 1.4571	800	Универсальное применение, высокая стойкость к окислению.
Сталь: ст.20, 1.0405	420	Низкоагрессивные среды, общее применение.
Сталь: ст.09Г2С, 13Mn6, 9MnSi5	425	Низкотемпературные и умеренно агрессивные среды.
Титан	450	Химическая промышленность, морские условия.
Монель: 2.4375, 2.4374 (K500)	480	Сероводородные среды, нефтегазовая промышленность.
Инконель, Инколой 800, ХН40МДТЮ	760	Высокотемпературные и химически агрессивные среды.
Сталь: ХН65МВ, Hastelloy C-276, 2.4819	500	Сильнокислотные и коррозионные среды.
Керамика высокоалюмооксидная С799	1200	Экстремально высокие температуры и абразивные среды.
Фторопласт – 4 (Д)	200	Химически агрессивные среды, низкие температуры.

Материал

Нержавеющая сталь: 10Х17Н13М2Т, 12Х18Н10Т, 321

Максимальная температура, °C

700

Применение

Высокотемпературные и коррозионные среды.

Материал

Нержавеющая сталь: 03Х17Н14М3, 316L, 1.4404, 1.4435

Максимальная температура, °C

450

Применение

Агрессивные среды, пищевая промышленность.

Материал

Нержавеющая сталь: 316Ti, 1.4571

Максимальная температура, °C

800

Применение

Универсальное применение, высокая стойкость к окислению.

Материал

Сталь: ст.20, 1.0405

Максимальная температура, °C

420

Применение

Низкоагрессивные среды, общее применение.

Материал

Сталь: ст.09Г2С, 13Mn6, 9MnSi5

Максимальная температура, °C

425

Применение

Низкотемпературные и умеренно агрессивные среды.

Материал

Титан

Максимальная температура, °C

450

Применение

Химическая промышленность, морские условия.

Материал

Монель: 2.4375, 2.4374 (K500)

Максимальная температура, °C

480

Применение

Сероводородные среды, нефтегазовая промышленность.

Материал

Инконель, Инколой 800, ХН40МДТЮ

Максимальная температура, °C

760

Применение

Высокотемпературные и химически агрессивные среды.

Материал

Сталь: ХН65МВ, Hastelloy C-276, 2.4819

Максимальная температура, °C

500

Применение

Сильнокислотные и коррозионные среды.

Материал

Керамика высокоалюмооксидная С799

Максимальная температура, °C

1200

Применение

Экстремально высокие температуры и абразивные среды.

Материал

Фторопласт – 4 (Д)

Максимальная температура, °C

200

Применение

Химически агрессивные среды, низкие температуры.

Формы хвостовиков

Конические защитные гильзы

Конические защитные гильзы имеют внешний диаметр, который равномерно уменьшается от основания к концу. Коническая защитная гильза представляет собой идеальное сочетание прочности и виброустойчивости, что делает её популярным выбором для большинства областей применения.

Ступенчатые термогильзы

Ступенчатые термогильзы состоят из двух прямых секций с меньшим диаметром на конце. Ступенчатая термогильза более чувствительна к изменениям температуры, так как диаметр на конце уменьшен для улучшения теплопередачи к датчику. Однако это также снижает общую прочность и долговечность.

Прямые термогильзы

Прямые термогильзы имеют одинаковый диаметр по всей длине погружения. Прямая защитная гильза достаточно прочная и хорошо подходит для работы при низкой скорости потока.

Термогильзы с опцией геликоидных спиралей

Геликоидные термогильзы позволяют значительно снизить вибрационную нагрузку благодаря изменению конфигурации вихрей, создаваемых потоком измеряемой среды. Подходят для экстремальных условий эксплуатации.

Полость внутри гильзы позволяет разместить датчик температуры, который надежно защищен от воздействия измеряемой среды при сохранении с ней теплового контакта.

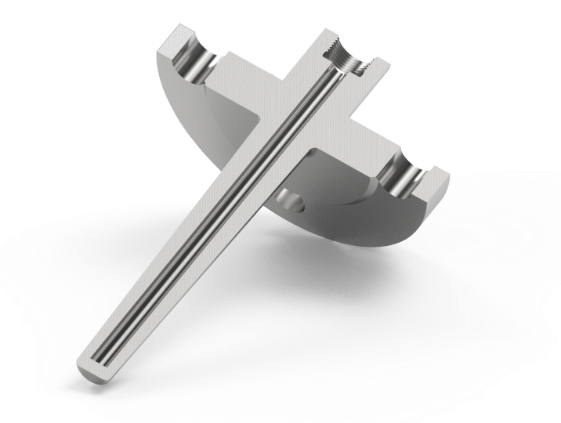

Коническая фланцевая термогильза в разрезе

Oсновные проблемы и готовые инженерные решения нашей компании

Критические факторы влияющие на точность и долговечность термогильз

Критический фактор	Воздействие на оборудование	Решения от компании РИВАЛКОМ
Высокая скорость потока (более 2 м/с)	Вибрации, резонансные явления, усталостные разрушения	Конструкции с геликоидными спиралями и крученым квадратом для гашения вибраций. Расчет по ASME PTC 19.3 на вихревые нагрузки
Агрессивные среды (кислоты, щелочи, H₂S)	Коррозия, химическая деградация материалов	Исполнения из спецсплавов (Hastelloy, Monel, Titan), защитные покрытия Stellite. Сертификация NACE MR0175 для сероводородных сред
Вязкость среды	Замедленная теплопередача, погрешности измерений	Оптимизированные геометрии наконечников, уменьшенная толщина стенок.
Экстремальные температуры (до 1200°C)	Термические деформации, ползучесть материалов	Керамические гильзы С799
Абразивные частицы в среде	Эрозия, механический износ	Упрочненные покрытия (ПР-ВЗК, Castolin), конструктивное утолщение стенок

Критический фактор

Высокая скорость потока (более 2 м/с)

Воздействие на оборудование

Вибрации, резонансные явления, усталостные разрушения

Решения от компании РИВАЛКОМ

Конструкции с геликоидными спиралями и крученым квадратом для гашения вибраций. Расчет по ASME PTC 19.3 на вихревые нагрузки

Критический фактор

Агрессивные среды (кислоты, щелочи, H₂S)

Воздействие на оборудование

Коррозия, химическая деградация материалов

Решения от компании РИВАЛКОМ

Исполнения из спецсплавов (Hastelloy, Monel, Titan), защитные покрытия Stellite. Сертификация NACE MR0175 для сероводородных сред

Критический фактор

Вязкость среды

Воздействие на оборудование

Замедленная теплопередача, погрешности измерений

Решения от компании РИВАЛКОМ

Оптимизированные геометрии наконечников, уменьшенная толщина стенок.

Критический фактор

Экстремальные температуры (до 1200°C)

Воздействие на оборудование

Термические деформации, ползучесть материалов

Решения от компании РИВАЛКОМ

Керамические гильзы С799

Критический фактор

Абразивные частицы в среде

Воздействие на оборудование

Эрозия, механический износ

Решения от компании РИВАЛКОМ

Упрочненные покрытия (ПР-ВЗК, Castolin), конструктивное утолщение стенок

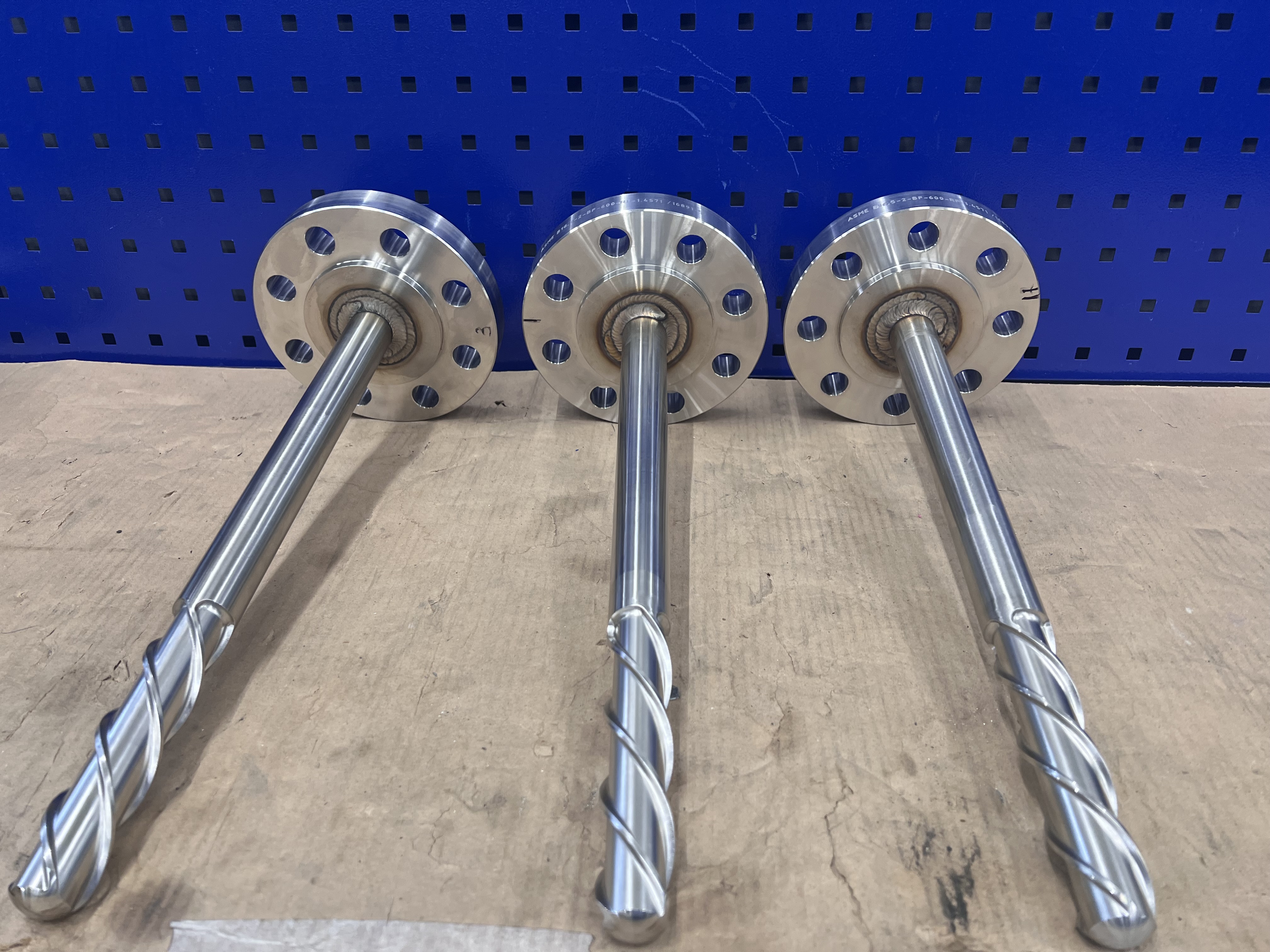

Tермогильзы с опцией геликоидных спиралей

Для условий высокоскоростных сред

Термогильзы должны быть спроектированы так, чтобы выдерживать статическое давление, установившееся воздействие потока жидкости, турбулентность и динамическое возбуждение, вызванное вихрями фон Кармана.

Гладкие цельноточеные гильзы зачастую не удовлетворяют нормам ASME PTC-19.3. Если частота срыва вихрей приближается к собственной частоте термогильзы, возникает резонанс, приводящий к экстремальному росту динамических изгибных напряжений и возможному разрушению термогильзы.

Снижение вибраций с помощью спиральной термогильзы.

Спиральные ребра значительно снижают амплитуду колебаний по сравнению с обычными гладкими термогильзами. Лабораторные испытания доказали, что спиральные ребра уменьшают вихревые колебания более чем на 90% по сравнению со стандартными термогильзами. Острые кромки трех спиральных ребер разделяют поток, а винтовая форма перераспределяет вихри. В результате подъемная сила и сила сопротивления существенно уменьшаются.

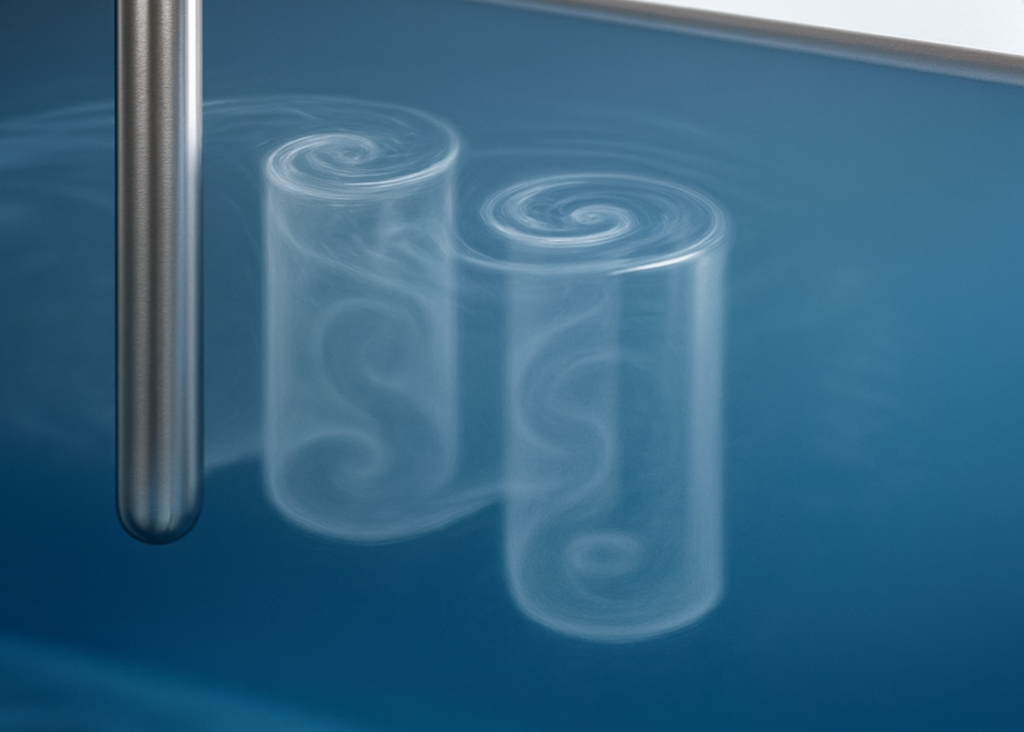

Вихри, создаваемые гладкой гильзой

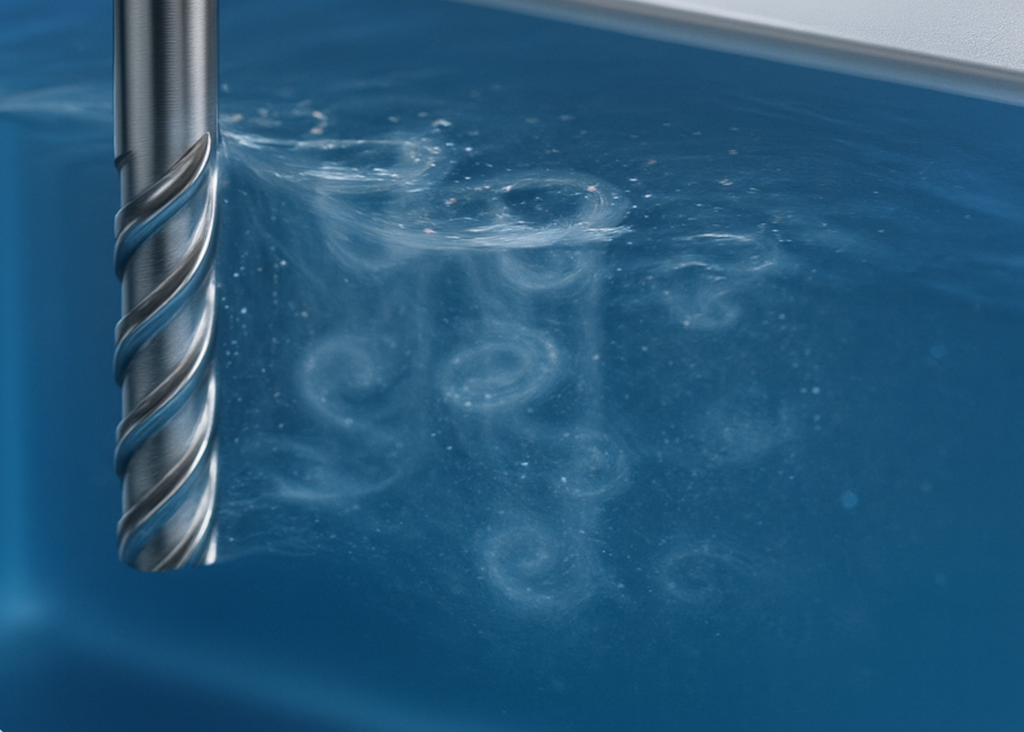

Вихри, создаваемые геликоидной гильзой

Ключевые преимущества продукции РИВАЛКОМ:

Широкий температурный диапазон: -200°C до +1200°C
Рабочее давление: до 42 МПа
Защитные покрытия от абразива и коррозии
Индивидуальный расчет под параметры заказчика

Особенности проектирования и поставки

Индивидуальный расчет прочности. По запросу клиента выполняется детальный расчет гильз с учетом всех параметров эксплуатации: типа среды, давления, температуры, плотности, вязкости и скорости потока. Расчет включает анализ нагрузок от давления, вибраций и динамических воздействий вихревых потоков. Результаты расчета оформляются отдельным документом.
Расчет по стандарту ASME PTC 19.3. Для цельноточеных гильз проводится специализированный расчет по методике ASME PTC 19.3 TW-2016. Анализ учитывает воздействие рабочих параметров среды и подтверждает соответствие гильз требованиям стандарта. Результаты расчета оформляются отдельным документом.

Собственные технологии и контроль качества

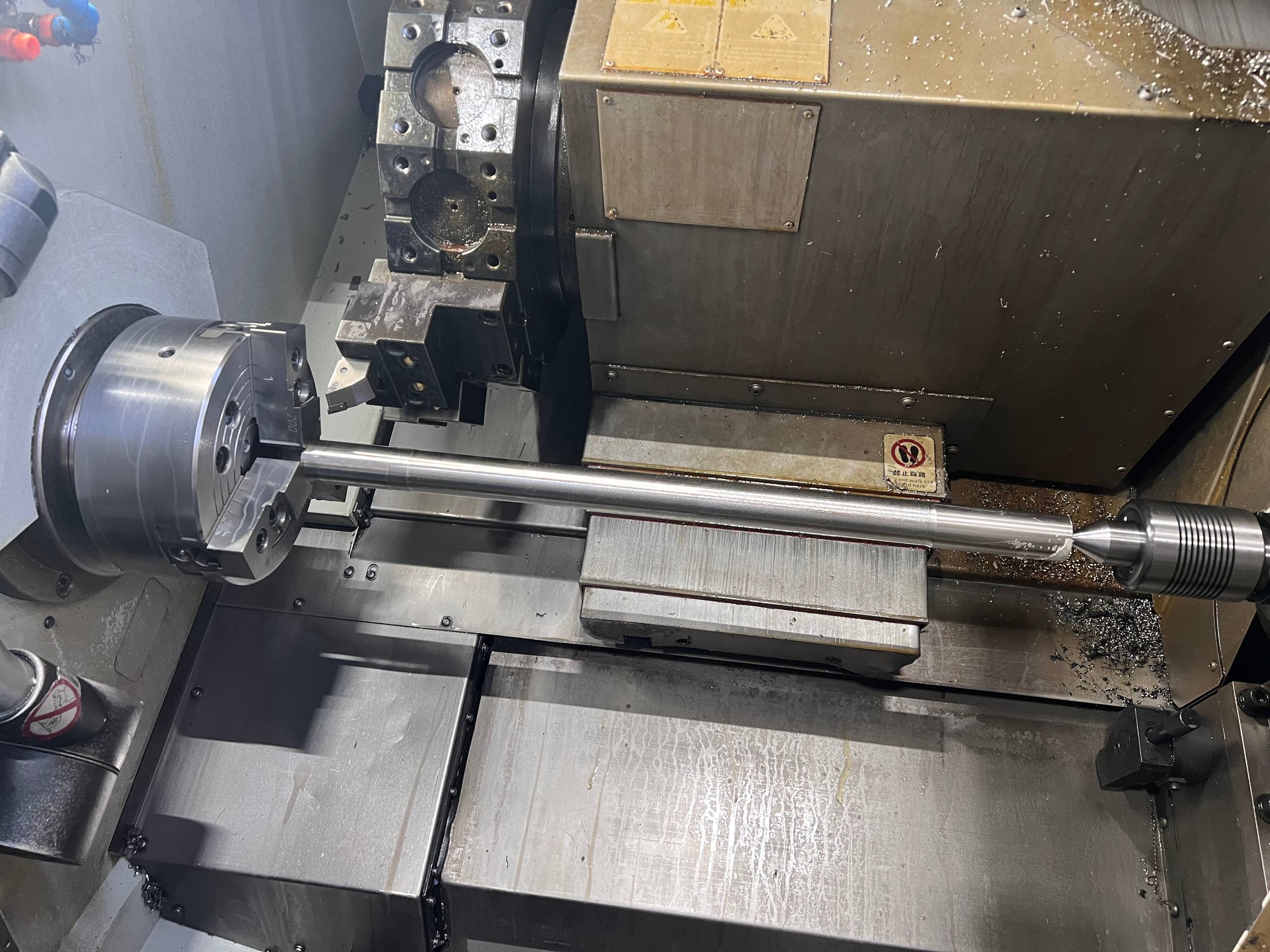

ЧПУ-обработка с высокой точностью

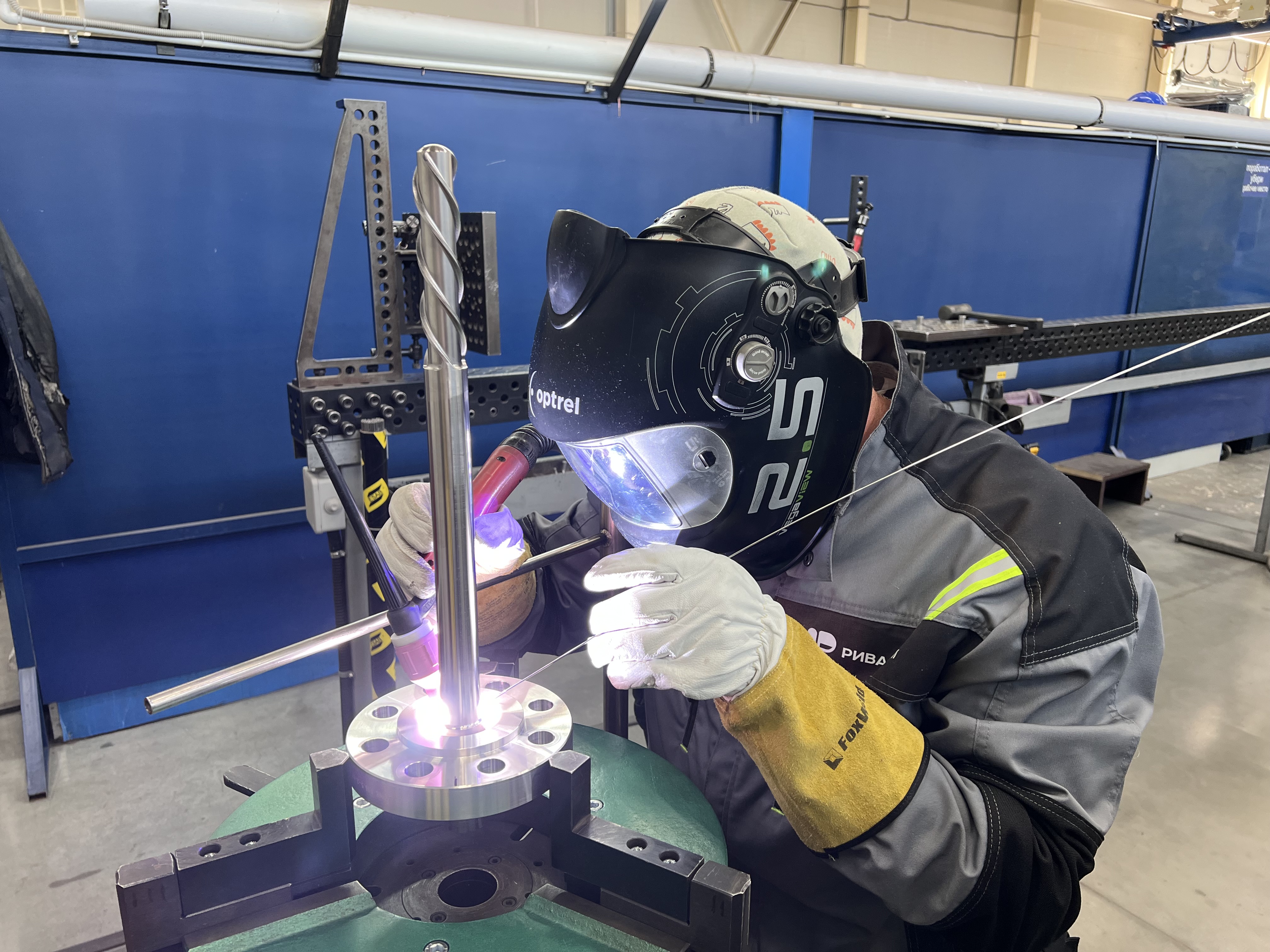

Специальные методы сварки – для работы под давлением и в агрессивных средах
Многоступенчатый контроль – проверка геометрии, материалов, герметичности и прочности Широкий ассортимент, индивидуальный подход и строгий контроль качества делают термогильзы RTW оптимальным выбором для модернизации производств в рамках программы технологического суверенитета.

Скачать опросный лист RTW

Скачать руководство RTW

Скачать буклет RTW

Контакты для заказов: +7 (8552) 910-911 | https://rivalcom.ru | mail@rivalcom.ru
