Описание

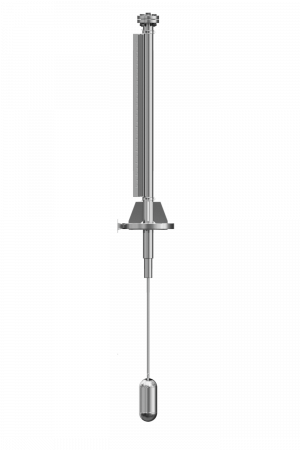

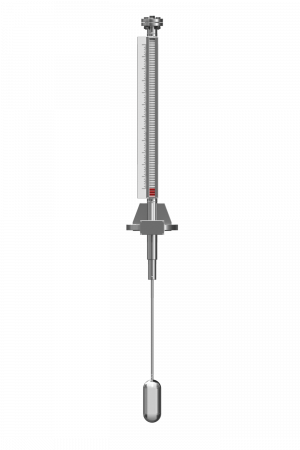

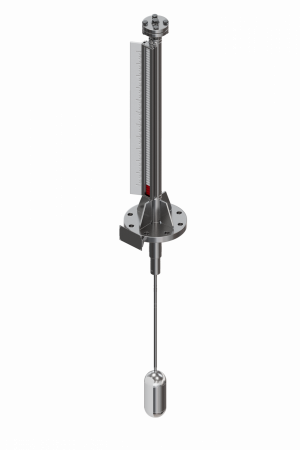

Указатель уровня позволяет непрерывно контролировать уровень жидкости в закрытых или открытых резервуарах, аппаратах и ёмкостях, работающих под атмосферным или избыточным давлением в широком температурном диапазоне: от -196 до +500 °С.
Принцип работы позволяет применять указатели уровня LGB для измерения верхнего уровня или границы раздела сред. Используемые материалы и конструктивные решения позволяют применять указателям уровня LGB для измерения пищевых, взрыво-/пожаро-опасных, агрессивных, токсичных жидкостей.
Особенности
- Выполнены из немагнитных коррозионностойких материалов
- Не требует внешнего источника питания
- Большой выбор присоединений (резьбовое, фланцевое и т.д.) к процессу и материалов
- Применяется во всех отраслях промышленности благодаря использованию различных коррозионностойких материалов.
- Измерение, показание, регулирование уровня нефтепродуктов, агрессивных, горючих, кислотных, загрязнённых и сильно загрязнённых сред.
- Исполнения для диапазона давлений от вакуума до 4,0 МПа.
- Исполнения для диапазона температур от -196 °C до +500 °C
- Опционально: комплектация датчиком уровня, магнитострикционным датчиком и сигнализатором уровня.
- Взрывозащищенное исполнение
Документы
Декларация о соответствии ТР ТС 032
495,2 кб
Сертификат сейсмостойкости MSK-64
476,7 кб
| Температура измеряемой среды | от -196 °C до +500 °C |
| Температура окружающей среды | от -60 °C до +85 °C |
| Номинальное давление | от -1 до 100 бар |
| Плотность измеряемой среды | ≥400 кг/м3 |
| Материал выносной камеры и фланцев |
|
| Диаметр выносной камеры | 42x2, 41x1,5 – электросварная камеры: 45x… , 48x… - толщина стенки взависимости от давления |
| Длина выносной камеры |
От 300 до 6000 мм При длине более 1000 мм используется |
| Присоединение к процессу | Фланцы: ГОСТ 33259-2015/EN1092-1, DIN 2526, ANSI/ASME B16.5 |
| Верх камеры | Фланцевое соединение |
| Низ камеры | Фланец, резьба |
| Вентиляция | Пробки, краны, вентили, фланцы, патрубки |
| Магнитный индикатор | RI (пластиковый) до +200 °C FI или CI (высокотемпературный) от +500 °C /AG – акриловая приставка |
| Шкала | SM (мм), SC (см), SP (%), SX (по заказу). |
| Сигнализаторы уровня | LLS-B |
| Датчик уровня | LLT-RS, LLT-MSи др. |
| Изоляция / Обогрев | IC, SC, SCC, ST, STC, EH, EHC |
