      Указатель уровня LGB типового исполнения

      Главная
      —
      Каталог
      —
      Приборы измерения уровня
      —
      Указатели уровня LGB
      —Указатель уровня LGB типового исполнения
      Указатель уровня LGB типового исполнения

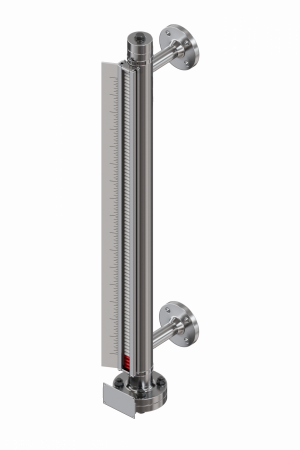

      Фото Указатель уровня LGB типового исполнения

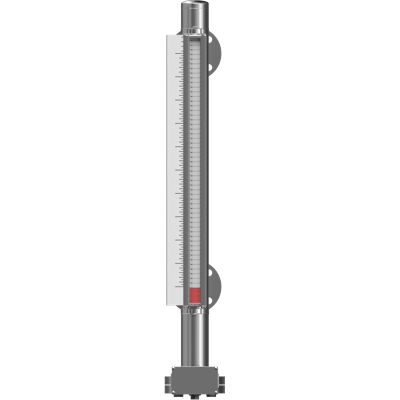

      Фото Указатель уровня LGB типового исполнения

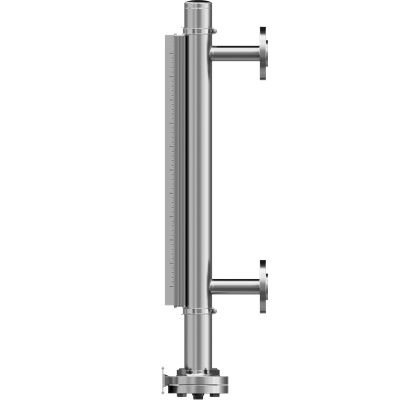

      Фото Указатель уровня LGB типового исполнения
      Фото Указатель уровня LGB типового исполнения
      Фото Указатель уровня LGB типового исполнения
      В текущей карточки товара представлены не все возможные варианты исполнения.
      Тех. характеристики
      Высокое качество
      Высокое качество
      Производство
      Производство
      Сертификация
      Сертификация
      Сотрудничество
      Сотрудничество
      • Описание
      • Тех. характеристики

      Описание

      Особенности указателя уровня LGB

      Одним из типов датчиков уровня являются поплавковые магнитные приборы для измерения уровня воды и других жидкостей в резервуарах.

      Указатель уровня LGB с преобразователем уровня LLT от компании “РивалКом” это современное решение для визуального контроля, измерения уровня жидкостей. Это визуальный уровнемер, который имеет вид байпаса, работает по принципу сообщающихся сосудов. Он предназначен для установки на различных ёмкостях для визуального контроля, измерения, а также в качестве индикатора уровня. Он включает в себя плюсы двух способов измерения. Визуальная колонка позволяет контролировать показания по месту, без использования электроэнергии, а датчик с высокой точностью определяет отметку внутри емкости и передает ее на систему управления.

      Принцип действия

      Принцип действия магнитных указателей уровня основан на использовании магнита, который находится внутри поплавка. Повышение или понижение воды в емкости приводит к замыканию или размыканию механического ключа или напрямую, или с использованием геркона. При таком расположении датчика показатель в перепускной камере соответствует отметке воды в сосуде. Поплавок со встроенной системой постоянных магнитов, установленный внутри байпасной камеры, бесконтактно передает данные на магнитный индикатор, установленный снаружи. Внутри устанавливаются двухцветные пластиковые ролики или пластины из нержавеющей стали со стержневыми магнитами.

      За счет магнитного поля в поплавке указателя элементы индикации через стенку перепускной камеры поворачиваются на 180°. При повышении от белого до красного; при понижении от красного к белому. Таким образом, прибор четко показывает отметку воды в сосуде без использования электропитания.

      Достоинства

      Датчики LGB имеют множество преимуществ:

      • Произведены из надежных материалов не подверженных коррозии.
      • Не боятся вибрации, а также с высокой скоростью реагируют на изменение отметки среды.
      • Могут применяться при давлении процесса до 420 бар и при температуре измеряемых веществ от -196 до +500°C.
      • Визуальная колонка не контактирует с измеряемой средой.
      • При использовании с кислотами и щелочами выполняются из материалов не подверженных коррозии.
      • Минимальная плотность измеряемой жидкости от 250 кг/м3.
      • Минимальная плотность разницы раздела двух сред от 50 кг/м3.
      • Позволяет измерять высоту жидкости, а также уровень раздела сред.
      • Возможность установить магнитный индикатор в любом месте колонки.
      • Взрывозащищенные версии.

      В зависимости от нужд заказчика мы можем предложить различные модификации оборудования. Проконсультироваться, купить, заказать доставку, а также получить техническую поддержку можно обратившись по телефону +7 (8552) 91-09-11 или написав на электронную почту mail@rivalcom.ru

      Документы

      Каталог РИВАЛКОМ - Указатели уровня LGB 2,7 мб
      Опросный лист на указатель уровня жидкости LGB 784,6 кб
      Руководство по эксплуатации LGB 4 мб
      Декларация о соответствии ТР ТС 032 495,2 кб
      Декларация о соответствии ТР ТС 010 313 кб
      Сертификат соответствия ТР ТС 12 2,7 мб
      Сертификат сейсмостойкости MSK-64 476,7 кб
      Сертификат соответствия ГОСТ Р 53678-09, ГОСТ Р 53679-0 (NACE) 1,1 мб
      Заключение о подтверждении производства промышленной продукции на территории РФ 536,9 кб
      Сертификат соответствия СДС ИНТЕРГАЗСЕРТ ПАО «Газпром» на указатели уровня LGB 1,1 мб
      Температура измеряемой среды от -196 °C до +500 °C
      Температура окружающей среды от -60 °C до +85 °C
      Номинальное давление от -1 до 400 бар
      Плотность измеряемой среды ≥ 335 кг/м3 (с системой противовеса)
      Материал выносной камеры
      • Нержавеющая сталь: 10Х17Н13М2Т, 316Ti, 1.4571
      • Нержавеющая сталь: 03Х17Н14М3, 316L, 1.4404, 1.4435
      • Титан
      • Поливинилиденфторид PVDF
      • Поливинилхлорид PVC
      Диаметр выносной камеры 60,3x...; 64x...; 65x...; 70x...; 73,03x...; 76,1x...;88,9x...;114,3x...; в зависимости от давления среды
      Рабочий диапазон 150...18000 мм
      Присоединение к процессу
      • Фланцы: ГОСТ 33259-2015/EN1092-1, DIN 2526, ANSI/ASME B16.5
      • Резьбы: метрическая, цилиндрическая, трубная, коническая
      • Молочная резьба DIN 11851
      • Патрубки под приварку
      Индикатор
      • Пластиковый
      • Флажковый
      Шкала мм, см, м, % или по заказу.
      Сигнализатор уровня Сигнализаторы уровня жидкости LLS-B
      Датчик уровня
      • Потенциометрические датчики LLT-RS
      • Магнитострикционные датчики LLT-MS
      Изоляция
      • Температурная изоляция
      • Паровая рубашка с термоизоляцией
      • Теплоспутником c термоизоляцией
      • Электрообогрев и термоизоляция
