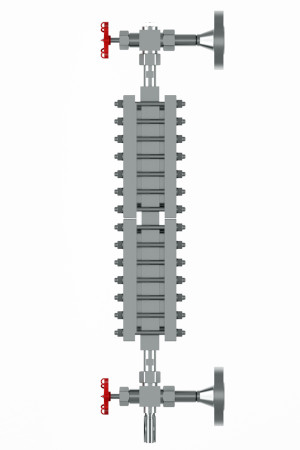

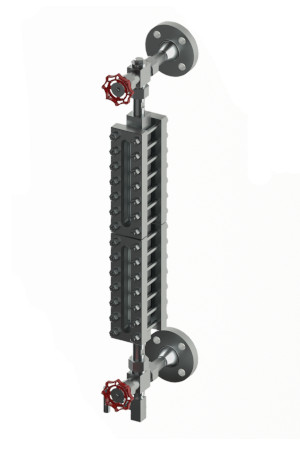

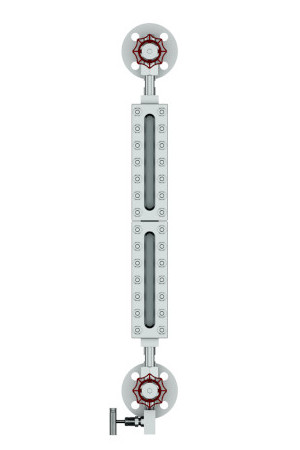

Байпасный указатель уровня с транспарентным стеклом

Описание

Байпасный указатель уровня с транспарентным стеклом предназначен для наглядного отображения уровня жидкостей в емксотей, сосудов, трубопроводов. Стеклянный визуальный уровнемер оснащен транспарентным (прозрачным) стеклом и пластинами слюды. Для создания контраста между жидкостью и окружающей средой используется принцип преломления света.

При наблюдении с обратной стороны, падающий свет проходит через оба смотровых стекла, находящихся в жидкости. Уровень заполнения отображается либо непосредственно из-за свойств самой жидкости, либо в виде отчетливой линии (мениска), где свет переходит из среды стекла в среду жидкости и обратно.

Уровнемер имеет специальный корпус с встроенным каналом для жидкости, который может быть оснащен подогревом при необходимости. На корпусе предусмотрены места для монтажа клапанных головок и технологических присоединений, а также возможность сброса или дренажа.

Смотровые стекла и/или пластины слюды, а также уплотнения, надежно закрепляются на уровнемере с помощью U-образных болтов и крышек или прижимных рамок. Все смотровые элементы изготавливаются из боросиликатного стекла в соответствии с DIN 7081.

Для работы с паром стекла могут использоваться при температуре до 243 °C, а пластины слюды – до 300 °C. Для других сред допустима температура до 300 °C, в некоторых случаях – до 374 °C. Для специализированных задач рекомендуется использовать пластины слюды.

Особенности

• Двойные смотровые стекла: Уровнемер оснащен двумя смотровыми элементами, что обеспечивает надежное и точное отображение уровня жидкости.
• Корпус с каналом для жидкости: Уровнемер имеет специальный корпус с встроенным каналом для жидкости, который может быть дополнительно оборудован подогревом или подстветкой, обеспечивая возможность работы с различными типами жидкостей и в различных условиях.
• Монтажные опции: На корпусе предусмотрены места для установки клапанных головок и технологических присоединений, а также возможность сброса или дренажа, что облегчает процесс монтажа и обслуживания.
• Температурные характеристики: Уровнемер может использоваться с различными средами и при различных температурных условиях, что делает его универсальным решением для широкого спектра применений.

Стеклянный визуальный указатель уровня обеспечивает точное отображение уровня жидкости.
