      Поплавковый сигнализатор уровня LLS-F гибкого исполнения

      Главная
      —
      Каталог
      —
      Приборы измерения уровня
      —
      Сигнализаторы уровня LLS
      —Поплавковый сигнализатор уровня LLS-F гибкого исполнения
      Поплавковый сигнализатор уровня LLS-F гибкого исполнения

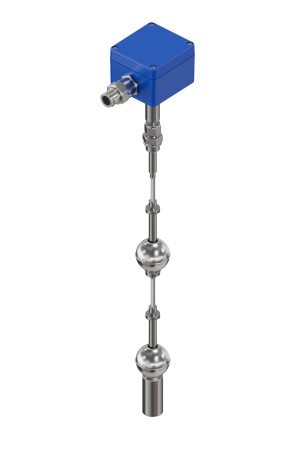

      Фото Поплавковый сигнализатор уровня LLS-F гибкого исполнения

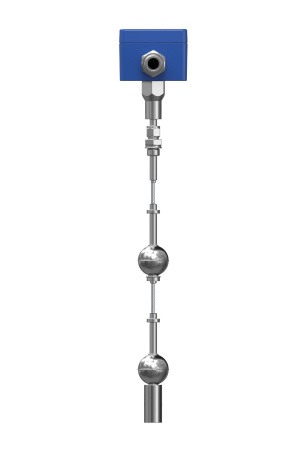

      Фото Поплавковый сигнализатор уровня LLS-F гибкого исполнения

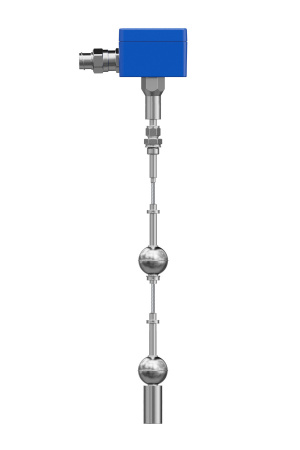

      Фото Поплавковый сигнализатор уровня LLS-F гибкого исполнения
      Фото Поплавковый сигнализатор уровня LLS-F гибкого исполнения
      Фото Поплавковый сигнализатор уровня LLS-F гибкого исполнения
      В текущей карточки товара представлены не все возможные варианты исполнения.
      Тех. характеристики
      Высокое качество
      Высокое качество
      Производство
      Производство
      Сертификация
      Сертификация
      Сотрудничество
      Сотрудничество
      • Описание
      • Тех. характеристики

      Описание

      Сигнализаторы уровня LLS-F представляют собой устройства, состоящие из корпуса, направляющей трубы с магнитоуправляемыми контактами (герконами), поплавков с магнитами и скоб. Количество герконов в этих устройствах соответствует числу дискретно контролируемых уровней. Место установки герконов определяет контролируемые уровни, а диапазон контролируемого уровня ограничивается установкой соответствующих скоб.

      Принцип действия LLS-F следующий: при изменении положения уровня жидкости поплавок перемещается вдоль направляющей трубы. Когда поплавок достигает контролируемого уровня, разомкнутый геркон, попадая в магнитное поле постоянного магнита поплавка, замыкается, выдавая релейный сигнал на вторичный прибор. Этот механизм обеспечивает надежный и точный контроль уровня жидкости в соответствии с предварительно установленными параметрами.


      Особенности

      • Длина погружаемой части (L): Для гибкой конструкции диапазон составляет до 16 м.
      • Расстояние между точками контроля: Минимальное определяется габаритами поплавка, максимальное - разностью верхнего и нижнего измеряемых уровней.
      • Простой принцип действия
      • Исполнения для диапазона давлений от вакуума до 40 бар
      • Исполнения для диапазона температур от от -60°С до +150°С
      • Предельная плотность: от 330 кг/м3
      • Взрывозащищенное исполнение

      Детали сигнализаторов уровня жидкости LLS-F, взаимодействующих с контролируемой средой, изготавливаются из материалов, обладающих устойчивостью к воздействию этой среды, которая равнозначна или превосходит стойкость стали 12Х18Н10Т.

      Документы

      Каталог РИВАЛКОМ - Сигнализаторы уровня LLS 1,6 мб
      Опросный лист на сигнализатор уровня LLS 917,4 кб
      Руководство по эксплуатации LLS 2,1 мб
      Декларация о соответствии ТР ТС 004 2011 сигнализаторов уровня LLS до 19.05.2025 269,5 кб
      Декларация о соответствии ТР ТС 010 2011 указателей уровня LGB, датчиков уровня LLT, сигнализаторов уровня LLS до 27.07.2025 313 кб
      Декларация о соответствии ТР ТС 020 2011 на сигнализаторы уровня LLS до 14.05.2025 291,8 кб
      Сертификат соответствия ТР ТС 12 2011 сигнализаторов уровня LLS до 24.09.2025 1,3 мб
      Сертификат соответствия ГОСТ Р МЭК 61508-1-2012 (Уровень полноты безопасночти 2 (SIL2) до 07.12.2024 1,5 мб
      Сертификат соответствия ГОСТ Р 53678-09, ГОСТ Р 53679-0 (NACE) до 11.2025 1,9 мб
      Сертификат сейсмостойкости MSK-64 до 09.2026 387,4 кб
      Температура измеряемой среды от -60°С до +150°С (NT)
      Температура окружающей среды от -60°С до +85 °С
      Плотность измеряемой среды ≥ 330 кг/м3
      Номинальное давление от -1 до 40 бар
      Материал зонда и присоединительных элементов V, L, S, T, M, H, Х
      Направляющая трубка, диаметр 14 мм
      Монтажная длина До 16000 мм
      Присоединение к процессу
      • Фланцы: ГОСТ 33259-2015/EN1092-1, DIN 2526, ANSI/ASME B16.5;
      • Резьбы: метрическая, цилиндрическая трубная (G), коническая (NPT)(К);
      Класс защиты, ІР: 66-68
      Взрывозащита: Общепромышленное
      • OEx ia IIC T6...T1 Ga
      • 1Ex d IIC T6...T1 Gb
      Тип контакта Нагрузочная способность / максимальное кол-во точек контроля
      S / O АС: 36 В, 100 мА 2 шт.
      DC: 36 В, 100 мА
      U АС: 36 В, 100 мА 2 шт.
      DC: 36 В, 100 мА
      /NR DC: ≤ 8,2 B, 8 мA
      Ex i Подключение только к искробезопасному контуру: 30 В, 100 мА
      В текущей карточки товара представлены не все возможные варианты исполнения.
