      Датчики уровня (герконовый уровнемер) LLT-RS

      Главная
      —
      Каталог
      —
      Приборы измерения уровня
      —
      Датчики уровня LLT
      —Датчики уровня (герконовый уровнемер) LLT-RS

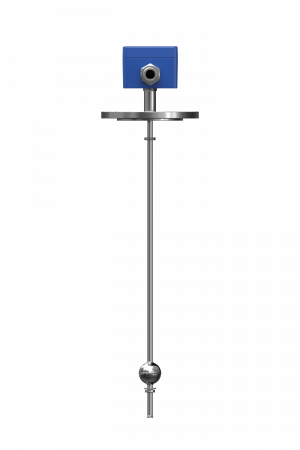

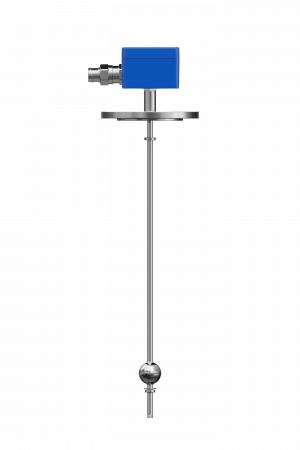

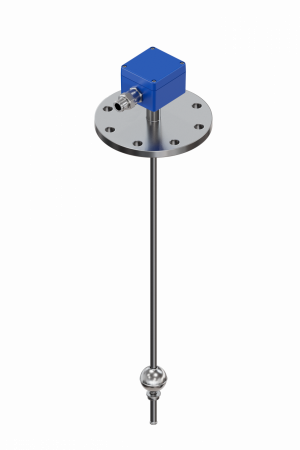

      Фото Датчики уровня (герконовый уровнемер) LLT-RS
      Фото Датчики уровня (герконовый уровнемер) LLT-RS
      Фото Датчики уровня (герконовый уровнемер) LLT-RS
      Фото Датчики уровня (герконовый уровнемер) LLT-RS
      Фото Датчики уровня (герконовый уровнемер) LLT-RS
      Фото Датчики уровня (герконовый уровнемер) LLT-RS
      В текущей карточки товара представлены не все возможные варианты исполнения.
      Тех. характеристики
      Высокое качество
      Высокое качество
      Производство
      Производство
      Сертификация
      Сертификация
      Сотрудничество
      Сотрудничество
      • Описание
      • Тех. характеристики

      Описание

      Датчики уровня (герконовый уровнемер) LLT-RS

      Датчик LLT – поплавковый уровнемер, позволяющий непрерывно производить измерение уровня жидкости в открытых и закрытых или ёмкостях и резервуарах, работающих под избыточным или атмосферным давлением, а также границы раздела фаз. Область применения – пищевая нефтеперерабатывающая, химическая и другие отрасли промышленности.

      Устройство поплавкового датчика уровня основано на перемещении поплавка при изменении уровня жидкости. Это одни из самых простых и дешевых уровнемеров. Однако их работа не предназначается для вязких жидкостей, расплавов и суспензий.

      На стабильную работу такого типа датчиков не влияет пенообразование; факторы вибрации, давления, температуры; изменение токопроводимости, – это их основное преимущество.

      Принцип работы

      Визуально датчик уровня LLT представляет собой направляющую трубу с потенциометрическим датчиком внутри и перемещающегося по ней поплавка с магнитом. Внутри направляющей трубы из материала устойчивого к внешней среде находится герконовый датчик (резистивно-герконовая цепочка). От высоты воды в емкости зависит движение поплавка вверх-вниз. А его магнитное поле оказывает влияние на герконы, и они замыкаются. Напряжение, измеряемое на одном из 3 контактов пропорционально высоте среды в аппарате. Герконовый уровнемер может иметь такие выключатели (геркон замыкается при наличии напряжения) с шагом в 5 / 10 / 15 мм.

      Уровнемер имеет вторичный преобразователь, который может быть различного исполнения в зависимости от вида взрывозащиты и типа выходного сигнала, для превращения выходного потенциометрического сигнала в унифицированную форму.

      Особенности

      Преобразователи уровня имеют 2 основные реализации:

      • С использованием поплавка указателя уровня, например, указателя уровня LGB. Для этого применяется с выносной камера.
      • С использованием собственного поплавка и непосредственного измерения уровня.

      Конструктивно поплавок прибора может быть в различном исполнении. Зависит от внешних параметров среды (давление, температура, плотность) или ее агрессивности.

      Особенности:

      • Простой монтаж ввиду широкого ассортимента присоединений и материалов конструкций в каталоге;
      • Широкая область применения;
      • Возможность выпуска во взрывозащищенном исполнении;
      • Относительно низкая точность;
      • Выходной сигнал: «токовая петля», ModBUS, HART/UART, Foundation Fieldbus, Profibus PA;
      • Передача сигналов на большие расстояния.

      Оформление

      Поскольку датчики имеет различную точность это дает возможность подобрать походящее решение в оптимальном ценовом сегменте. Проконсультироваться или купить уровнемер, который предназначается именно для вашего производства можно лично посетив наш магазин в Набережных Челнах, по телефону или через интернет, оставив заявку на сайте. Можно оформить доставку.

      Настройка преобразователя LLT-RS осуществляется по специальному ПО, которые вы можете получить по запросу через электронную почту.

      Документы

      Опросный лист датчик уровня LLT 719,5 кб
      Руководство по эксплуатации LLT-RS 2,3 мб
      Каталог продукции Датчики уровня 4,1 мб
      Декларация о соответствии ТР ТС 020 на датчики уровня LLT 290,1 кб
      Сертификат соответствия ТР ТС 12 датчиков уровня LLT 5,2 мб
      Свидетельство об утверждении типа средства измерений на датчики уровня LLT-RS (РФ) 5,6 мб
      Сертификат о признании утверждения типа СИ датчиков уровня LLT-RS (респ. Казахстан) 176,9 кб
      Сертификат о признании утвержденного типа СИ датчиков уровня LLT-RS (респ. Узбекистан) 4 мб
      Сертификат об утверждение типа СИ датчиков уровня LLT-RS (респ. Беларус) 2,3 мб
      Сертификат соответствия СДС ИНТЕРГАЗСЕРТ ПАО «Газпром» 343,6 кб
      Температура измеряемой среды от -100 °C до +250 °C
      Температура окружающей среды от -60 °C до +85 °C (для электронного блока)
      Погрешность ±5 / ±10 / ±15
      Диаметр зонда 12 мм, 14 мм
      Материал выносной камеры
      • Нержавеющая сталь: 10Х17Н13М2Т, 316Ti, 1.4571
      • Нержавеющая сталь: 03Х17Н14М3, 316L, 1.4404, 1.4435
      Выходной сигнал Потенциометрический
      Выходной сигнал встроенного преобразователя

      4-20 mA

      4-20 mA HART/ SIL 2

      Profibus PA

      Foundation Fieldbus

      Наличие дисплея Опционально
      Класс защиты 54-68
      Взрывозащита

      общепромышленное

      0Ex ia T6...T1 Ga

      1Ex d IIC T6...T1 Gb
