Описание
Внутри корпуса уровнемера и направляющей размещен электронный модуль, состоящий из зонда и блока обработки сигналов. Зонд содержит звукопровод из магнитострикционного материала, вставленный во фторопластовую трубку с обмоткой по всей длине. Блок обработки сигналов с клеммным зажимом установлен в корпусе уровнемера, предоставляя внутренний и наружный зажимы заземления.
Принцип работы базируется на явлении магнитострикции. Поплавок с магнитом перемещается по направляющей, регулируя свое положение относительно зонда в соответствии с уровнем контролируемой среды. Импульс тока проходит через обмотку зонда, создавая магнитное поле вдоль звукопровода. В зоне магнита поплавка возникает импульс упругой деформации, распространяющийся по звукопроводу. Блок обработки сигналов, с помощью пьезоэлемента, фиксирует временные интервалы между импульсами, что позволяет определить расстояние до поплавка и, следовательно, уровень контролируемой среды.

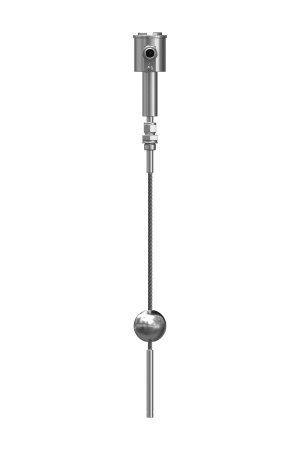

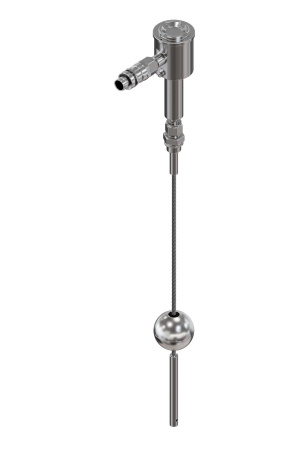

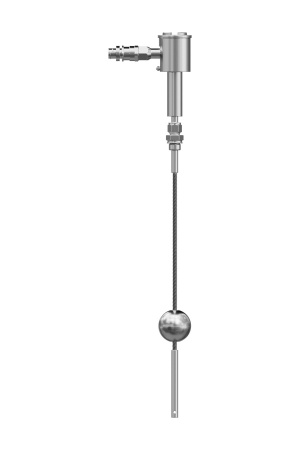

Блок обработки сигналов генерирует выходные сигналы 4-20 мА в соответствии с измеренным уровнем и соблюдает протокол HART для обеспечения эффективного взаимодействия. Поплавковый магнитострикционный датчик LLT-MS гибкого исполнения представляет собой решение для точного и надежного мониторинга уровня жидкости.
Особенности
- Корпус изготовлен из коррозионностойкой стали.
- Измеряемый диапазон достигает до 16 метров.
- Выходной интерфейс: аналоговый 4-20 ma HART, RS-485(MODBUS RTU)
- Температура измеряемой среды от -45 до +125 °C
- Разнообразные варианты устройств крепления защитных оболочек кабеля, таких как металлорукавы, бронекабели, трубы.
- Взрывозащищенное исполнение
Документы
| Температура измеряемой среды | От -45 до +125 °С (NT) |
| Температура окружающей среды | от -45°С до +85°С (для электронного блока) |
| Плотность измеряемой среды | ≥ 330 кг/м3 |
| Номинальное давление | от -1 до 40 бар |
| Погрешность | ±5 мм 0,2% |
| Разрешающая способность | 0,05% (0,1 мм) |
| Материал зонда | V, L, S, D, P, B, T, M, I, H, X |
| Диаметр зонда | 12, 14 мм |
| Диапазон измерения | До 16000 мм |
| Присоединение к процессу | Фланцы: ГОСТ 12815-80, ГОСТ 33259- 2015/EN1092-1, DIN 2526, ANSI/ASME B16.5 |
| Выходной сигнал датчика | 4-20 мА, HART |
| Наличие дисплея | Опционально |
| Класс защиты, ІР: | 66-68 |
| Взрывозащита: | Общепромышленное
|
