Описание

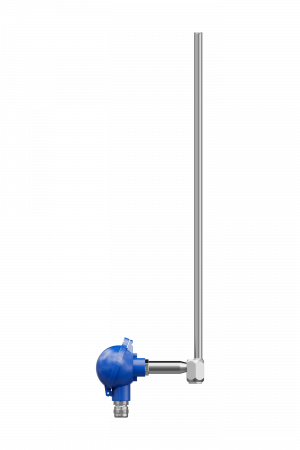

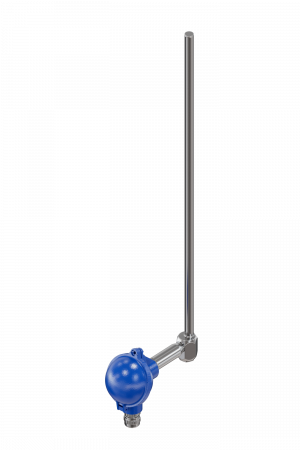

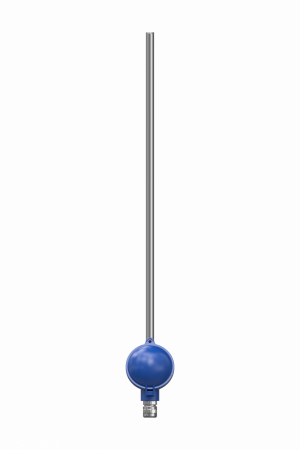

Датчики уровня LLT-RS - предназначены для постоянного контроля уровня жидкости с настраиваемой точностью. Поддерживает цифровой протокол HART. Используется в указателях уровня.Датчик состоит из цепочки магниточувствительных элементов (герконов) и сопротивлений, размещенных на печатной плате. В зависимости от требований точности измерения имеются различные растры (расстояние между элементами): 5 мм; 10 мм или 15 мм. Магнитное поле поплавка переключает герконы и цепь работает по схеме трёхпроводного потенциометра. Сопротивление цепи пропорционально высоте уровня жидкости. Через встроенный или внешний преобразователь этот сигнал преобразуется в двухпроводный токовый сигнал 4…20 мА, либо 4…20 мА+HART, либо цифровые сигналы PROFIBUS PA или FOUNDATION Fieldbus.
| Температура измеряемой среды | От -60 до +125 °C (NT) От -60 до +250 °C (HT) От -100 до +85 °С (LT) |
| Температура окружающей среды | от -60 °C до +85 °C (для электронного блока) |
| Погрешность | ±5 / ±10 / ±15 |
| Диапазон измерения | до 6000 мм |
| Диаметр зонда | 12 мм, 14 мм |
| Материал выносной камеры |
|
| Выходной сигнал | Потенциометрический |
| Выходной сигнал встроенного преобразователя |
4-20 mA 4-20 mA HART/ SIL 2 Profibus PA Foundation Fieldbus |
| Наличие дисплея | Опционально |
| Класс защиты | 54-68 |
| Взрывозащита |
общепромышленное 0Ex ia T6...T1 Ga 1Ex d IIC T6...T1 Gb |
