Описание

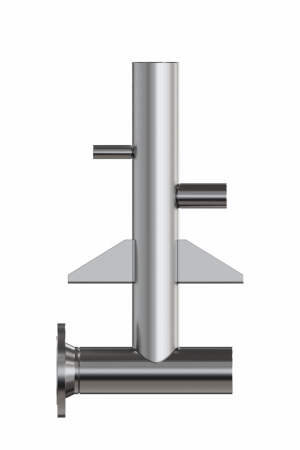

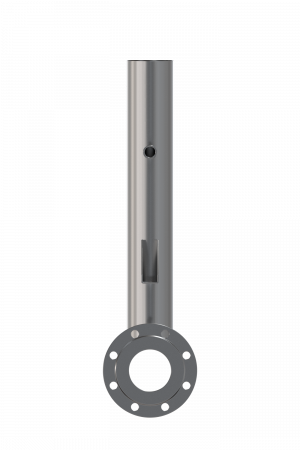

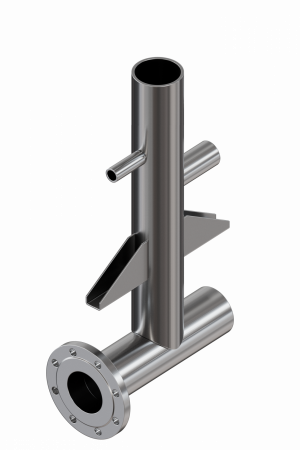

Камера уровнемерная выносная LGB состоит из обечайки (камеры), оконечных элементов (заглушек, фланцев) и присоединительных элементов (патрубки, фланцы), с помощью которых камера монтируется на резервуаре. Присоединительные элементы относительно оси выносной камеры могут располагаться сбоку, сверху или снизу. Возможны варианты исполнения с присоединительными фланцами, патрубками с резьбой либо с патрубками под приварку.
Таким образом, выносная камера и резервуар образуют сообщающиеся сосуды. Согласно принципу сообщающихся сосудов уровень жидкости в резервуаре и выносной камере будет одинаков, и, следовательно, измеряя уровень в выносной камере, определяется уровень заполнения резервуара.
Выносные уровнемерные камеры используются для установки буйковых, рефлекс-радарных, поплавковых, микроимпульсных, ультразвуковых, вибрационных датчиков. Датчики, как правило, устанавливаются на фланец в верхней части выносной камеры, для присоединения резьбовых приборов камера может быть дооборудована фланцем-заглушкой с резьбовой бобышкой.
Помимо измерения уровня, выносная камера может использоваться для измерения температуры, избыточного или дифференциального давления.
Для присоединения, вентиляции и дренажа выносная камера может быть оборудована соответствующими элементами: пробками, запорными фитингами, фланцами, патрубками под приварку или с присоединительной резьбой. Конструктивные особенности и необходимость применения арматуры рекомендуется согласовать с представителями ООО "РивалКом".

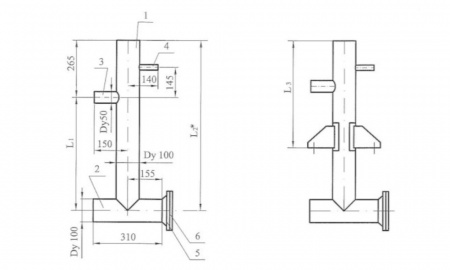

Возможно изготовление камер уровнемерных выносных (КУВ) по типовым альбомам чертежей Т-ММ-04-99 или Т-ММ-04-06.
Документы
| Температура измеряемой среды: | макс. от -196 °c до +600 °C (зависит от материального исполнения) |
| Температура окружающей среды: | от -60 °c до +85 °C |
| Номинальное давление: | от -1 до 63 бар |
| Диаметр выносной камеры: | DN100 (толщина стенки камеры зависит от давления) |
| Материал выносной камеры и фланцев: | У6(Сталь20), Н1(09Г2С), Н9(15Х5М), Л3(12Х18Н10Т), Л5(10Х17Н13М2Т) |
| Рабочий диапазон указателя уровня: | от 200 до 6000 мм |
| Вентиляция: | пробки, краны, вентили, фланцы, патрубки, по требования заказчика |
