Описание

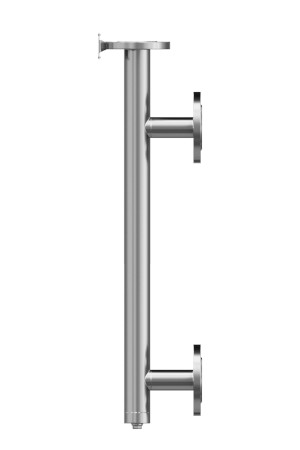

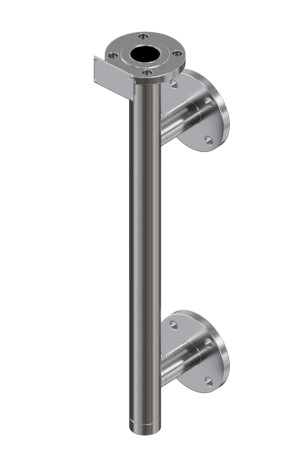

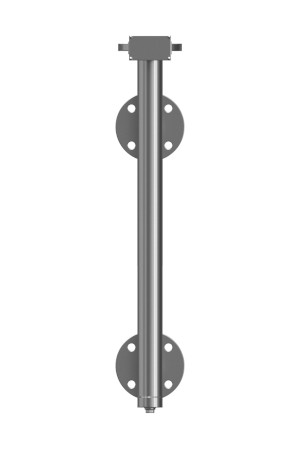

Выносные уровнемерные камеры используются для установки буйковых, рефлекс-радарных, поплавковых, микроимпульсных, ультразвуковых, вибрационных датчиков. Датчики, как правило, устанавливаются на фланец в верхней части выносной камеры, для присоединения резьбовых приборов камера может быть дооборудована фланцем-заглушкой с резьбовой бобышкой.
Помимо измерения уровня, выносная камера может использоваться для измерения температуры, избыточного или дифференциального давления.
Камеры уровнемерные производятся под размеры заказчика, без привязки к типовому размерному ряду. Конструктив камер по требованию заказчика. Чертежи камер выполняются специалистами ООО "РивалКом" и согласовываются с заказчиком перед размещением заказа.
Использование выносных камер позволяет проводить периодическое обслуживание измерительных приборов без остановки технологического процесса и опустошения самой ёмкости.
Документы
Температура измеряемой среды | от -196 °C до +500 °C |
Температура окружающей среды | от -60 °C до +85 °C |
Номинальное давление | от -1 до 400 бар |
Плотность измеряемой среды | Согласно характеристики используемого в комплекте прибора |
Материал выносной камеры |
|
Диаметр выносной камеры: | 60,3x…; 64х…; 65х…; 70х…; 73,03х…; 76,1х…; 88,9х…; 114,3х… толщина стенки в зависимости от давления среды Другие диаметры камер по запросу |
Рабочий диапазон указателя | до 6000 мм |
Присоединение к процессу | Фланцы: ГОСТ 33259-2015/EN1092-1, DIN 2526, ANSI/ASME B16.5; Резьбы: метрическая, цилиндрическая трубная (G), коническая (NPT)(К); Приварные патрубки. |
Верх камеры | Фланец / Фланцевое соединение |
Низ камеры | Фланцевое соединение / Плоский / Полукруглый |
Вентиляция | Пробки, краны, вентили, фланцы, патрубки |
Дренаж | Пробки, краны, вентили, фланцы, патрубки |
Датчик уровня | Буйковые, микроимпульсные, емкостные, радарные и т.д.* |
Изоляция / Обогрев | IC, SC, SCC, ST, STC, EH, EHC |
