Термоизоляция IC

Описание

Термоизоляция указателей уровня предназначена для уменьшения затрат эскплуатирующей организации за счет снижения тепловых потерь, исключения ожоговых трав персонала, поддержания среды внутри камеры в состоянии макисмально близком к состоянию среды внутри технологического оборудования, защиты от обледенения.

Температурная изоляция состоит из двух слоев: наружного и внутреннего.

Наружный слой, как правило, представляет из себя съемный кожух из нержавеющей стали толщиной 0,5 мм, который служит для защиты внутреннего слоя от атмосферных явлений (ультрафиолета, влаги), механических повреждений при монтаже и обслуживании, придает жёсткость конструкции, экранирует тепловое излучение.

Внутренний слой может состоять из вспененного каучукового материала, либо из базальтовой ваты. Вид теплоизоляционного материала выбирается в каждом конкретном случае исходя из температуры среды в камере байпасного индикатора, температуры окружающего воздуха, наличия в окр. среде агрессивных веществ, наличия системы обогрева/охлаждения камеры.

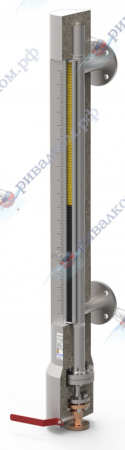

Толщина температурной изоляции в типовом случае составляет 50-60 мм от стенки камеры, но в некоторых случаях может быть увеличена. В случае наличия магнитного индикатора в температурной изоляции изготавливается вырез, а по бокам от него устанавливаются так называемые «экраны» - изогнутые под углом пластины из нерж. стали, являющиеся составной частью внешнего слоя изоляции. На один из экранов наносится шкала с линейными единицами измерения (мм, см, м, %), а второй «по-умолчанию» остается без маркировки. Однако по желанию заказчика на него могут быть нанесены иные единицы измерения (%, литры, кг и т.п.), что позволяет осуществлять наблюдения за уровнем с большим комфортом.

По желанию Заказчика за пределы температурной изоляции может быть выведена ручка крана(-ов), дренажная или вентиляционная арматура, коммутационные коробки для подключения системы электрообогрева или сигнализаторов уровня и т.д.

Данная система применяется в случаях:

• Монтаж уровнемера в помещениях и на открытом воздухе в условиях, когда температура окружающей среды может оказать влияние на измеряемую среду (кристаллизация, полимеризация и т.д.) или материалы составных частей LGB (увеличение хрупкости при низких отрицательных температурах);
• Защита от обледенения уровнемера;
• Необходимость поддержания требуемой температуры внутри камеры уровнемера (защита от тепловых потерь);
• Необходимость увеличения или поддержания текучести измеряемой среды (масел, углеводородов и др.)
