Система электрообогрева EHC

Описание

Система электрообогрева указателей уровня и выносных камер предназначена для поддержания температуры измеряемой среды, находящейся внутри выносной камеры указателя уровня, в заданных границах и обеспечивает низкую вязкость жидкостей и расчетную производительность. Главным компонентом данной системы является саморегулирующийся греющий кабель.

Cаморегулирующийся греющий кабель(см. рис.1) выпускается в виде ленточного электрического нагревателя, параллельные проводники которого разделены тепловыделяющей полупроводниковой полимерной матрицей. Важной особенностью матрицы, являющейся сердцевиной нагревательного кабеля, является непрерывность нагрева, что позволяет:

проводить обрезку кабеля в любом нужном месте, не опасаясь возникновения холодных зон;

увеличивать/уменьшать количество вырабатываемого тепла в зависимости от изменения температурных показателей внешней среды.

Токопроводящие жилы окружены саморегулирующейся полупроводниковой матрицей, в которой и происходит выделение тепла. Саморегулирующаяся полупроводниковая матрица характеризуется существенной зависимостью проводимости от температуры, а температурный коэффициент сопротивления проводящих пластмасс на порядок больше, чем у меди или стали. Это обеспечивает саморегулирование тепловой мощности нагревательного кабеля. Саморегулирующийся нагревательный кабель изменяет свою мощность локально, его тепловыделение саморегулируется в ответ на изменение температуры выносной камеры (трубы); это свойство позволяет создавать безопасные системы обогрева трубопроводов и резервуаров, в том числе с переменными по длине трубопровода условиями теплоотдачи. Металлическая оплетка кабеля выполняет роль заземления, а дополнительная пластиковая оболочка защищает кабель от агрессивной среды, ультрафиолета, искрообразования. Для правильной защиты от поражения электрическим током, необходимо использовать устройство защитного отключения (УЗО) и автомат защиты. Для уменьшения тепловых потерь при нагреве и предотвращению чрезмерного охлаждения уровнемера используется теплоизоляция. При использовании такого кабеля возможна пароочистка трубопровода.

Каждый участок самонагревающегося кабеля способен приспосабливаться к внешним условиям, причем это никаким образом не отражается на работе других его частей. За счет нормирования тепловыделения для стандартизованных условий, указываемых в наименовании кабеля, система обогрева не может на практике перегреться в принципе. Наличие двух слоев изоляции позволяет обеспечить изделию:

• диэлектрическую прочность;
• защиту от истирания и ударных нагрузок;
• влагоустойчивость;
• защита от воздействия химических соединений.
• Система электрообогрева уровнемеров состоит из:
• Саморегулирующийся греющий кабель.
• Первичный утеплитель (вспененный каучук).
• Вторичный утеплитель (базальтовая вата)
• Коробка соединительная.
• Внешняя экранирующая оболочка со смотровым отверстием.

Все конструктивные элементы уровнемера, а также дополнительное оборудование (магнитные выключатели/сигнализаторы уровня, герконовые/магнитострикционные датчики уровня) монтируются на камеру указателя уровня под тепловую изоляцию. Это необходимо по той причине, что действие дополнительного оборудования зависит от удаленности от поплавка выносной камеры, и позволяет защитить от холода также и навесное электрооборудование.

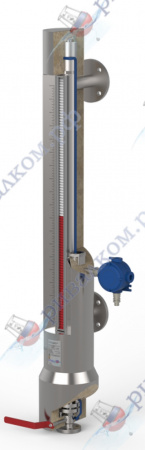

Система электрообогрева поставляется только в смонтированном на уровнемер виде. Для подключения электрообогрева из-под теплоизоляционного слоя наружу выведена соединительная коробка, которая комплектуется в зависимости от требований заказчика различными кабельными вводами и световой индикацией.

Система электрообогрева уровнемеров имеет уровень взрывозащиты вида «e» по ГОСТ Р 51330.8-99.

Данная система применяется в случаях:

• Монтаж уровнемера в помещениях и на открытом воздухе в условиях, когда температура окружающей среды может оказать влияние на измеряемую среду (кристаллизация, полимеризация и т.д.) или материалы составных частей LGB(увеличение хрупкости при низких отрицательных температурах);
• Защита от обледенения уровнемера;
• Необходимость поддержания требуемой температуры внутри камеры уровнемера (защита от тепловых потерь);
• Необходимость увеличения или поддержания текучести измеряемой среды (масел, углеводородов и др.)
