Система обогрева теплоспутником STC

Описание

Система обогрева/охлаждения указателей уровня жидкостей и выносных уровнемерных камер служит для поддержания температуры среды внутри камеры посредством передачи тепла от теплоносителя (пара или жидкости) к стенке нагреваемой камеры. Использование теплоспутника целесообразно при наличии линий пара или теплоносителей на предприятии.

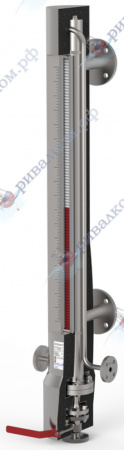

Система обогрева теплоспутником, как правило, представляет из себя одну или несколько трубок небольшого диаметра (18-25 мм) проложенную вдоль обогреваемого объекта. Для присоединения к линии теплоносителя теплоспутник комплектуется двумя фланцами (на входе и выходе теплоносителя). В зависимости от вида применяемой термоизоляции, температуры теплоносителя и обогреваемого оборудования труба теплоспутника может проходить вдоль камеры по диаметральным сторонам, а может быть завита в спираль. Далее сама обогреваемая камера указателя уровня жидкости и теплоспутник закрываются термоизоляцией, снаружи остаются только присоединительные фланцы камеры и теплоспутника.

Система обогрева теплоспутником является наиболее экономичным (по стоимости приобретения) вариантом для поддержания температуры среды внутри выносной камеры визуального указателя уровня жидкости (ВУК). При наличии на предприятии пара или теплофиката в качестве побочного продукта производства данная система обогрева будет значительно выигрывать по стоимости эксплуатации и у системы электрообогрева EHC.

Помимо того данный метод позволяет производить не только нагрев среды внутри выносной камеры, но и охлаждение, если того требует технологический процесс. Например, во избежание кипения некоторых веществ возможно их принудительное охлаждение посредством подачи в змеевик аппаратов и теплоспутник указателя уровня LGB теплоносителя с отрицательной температурой.

К недостаткам данного метода можно отнести небольшую распространенность мест, где возможно его применение. Это связано с тем, что для работы требуется сложная инфраструктура предприятия, обеспечивающая наличие трубопроводов с тем или иным теплоносителем.

Данная система применяется в случаях:

• Монтаж уровнемера в помещениях и на открытом воздухе в условиях, когда температура окружающей среды может оказать влияние на измеряемую среду (кристаллизация, полимеризация и т.д.) или материалы составных частей LGB (увеличение хрупкости при низких отрицательных температурах);
• Защита от обледенения уровнемера;
• Необходимость поддержания требуемой температуры внутри камеры уровнемера (защита от тепловых потерь);
• Необходимость увеличения или поддержания текучести измеряемой среды (масел, углеводородов и др.)
