Система обогрева парожидкостной рубашкой SСC

Описание

Система обогрева/охлаждения указателей уровня жидкостей и выносных уровнемерных камер служит для поддержания температуры среды внутри камеры посредством передачи тепла от теплоносителя (пара или жидкости) к стенке нагреваемой камеры. Использование теплоспутника целесообразно при наличии линий пара или теплоносителей на предприятии.

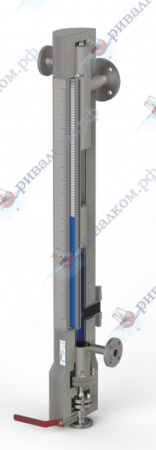

Паро/жидкостная рубашка представляет из себя дополнительную камеру большого диаметра, внутри которой помещается основная камера указателя уровня или выносная уровнемерная колонка, большая часть поверхности которой остается закрыта рубашкой, за исключением верхнего, нижнего окончания камеры и присоединительных фланцев с патрубками. В местах, где камера и патрубки выходят за пределы рубашки пространство между стенками заваривается, тем самым создается герметичное пространство между рубашкой и камерой указателя уровня, внутри которого и циркулирует теплоноситель. Для присоединения к линии теплоносителя на рубашке располагаются фланцы (на входе и выходе теплоносителя). Паро/жидкостная рубашка в свою очередь укрывается термоизоляцией, снаружи остаются только присоединительные фланцы камеры и самой рубашки.

Система обогрева паро/жидкостной рубашкой является экономичным вариантом для поддержания температуры среды внутри выносной камеры визуального указателя уровня и выносной уровнемерной камеры. При наличии на предприятии пара или теплофиката в качестве побочного продукта производства данная система обогрева будет значительно выигрывать по стоимости эксплуатации и у системы электрообогрева EHC.

Помимо того данный метод позволяет производить не только нагрев среды внутри выносной камеры, но и охлаждение, если того требует технологический процесс. Например, во избежание кипения некоторых веществ возможно их принудительное охлаждение посредством подачи в змеевик аппаратов и паро/жидкостную рубашку указателя уровня LGB теплоносителя с отрицательной температурой.

Паро/жидкостную рубашку можно считать самым эффективным способом обогрева/охлаждения и поддержания температуры, так как теплоноситель и стенка обогреваемой камеры контактируют на большей части её поверхности и теплообмен осуществляется практически равномерно, в отличие от электрообогрева и обогрева теплоспутником, у которых теплообмен приходится только на узкую полосу контакта греющего кабеля или трубки теплоспутника и осуществляется через дополнительный слой изоляции кабеля или стенки теплоспутника.

К недостаткам данного метода можно отнести небольшую распространенность мест, где возможно его применение. Это связано с тем, что для работы требуется сложная инфраструктура предприятия, обеспечивающая наличие трубопроводов с тем или иным теплоносителем.

Термоизоляция указателей уровня предназначена для поддержания температуры измеряемой среды, находящейся внутри выносной камеры уровнемера, в заданных границах.

Данная система применяется в случаях

• Монтаж уровнемера в помещениях и на открытом воздухе в условиях, когда температура окружающей среды может оказать влияние на измеряемую среду (кристаллизация, полимеризация и т.д.) или материалы составных частей LGB (увеличение хрупкости при низких отрицательных температурах);
• Защита от обледенения уровнемера;
• Необходимость поддержания требуемой температуры внутри камеры уровнемера (защита от тепловых потерь);
• Необходимость увеличения или поддержания текучести измеряемой среды (масел, углеводородов и др.)
• Поддержание темпераратуры высоковязких продуктов мазут, битумы, расплавы серы и т.п.
