      Указатель уровня LGB с датчиком уровня LLT

      Главная
      —
      Каталог
      —
      Приборы измерения уровня
      —
      Указатели уровня LGB
      —Указатель уровня LGB с датчиком уровня LLT

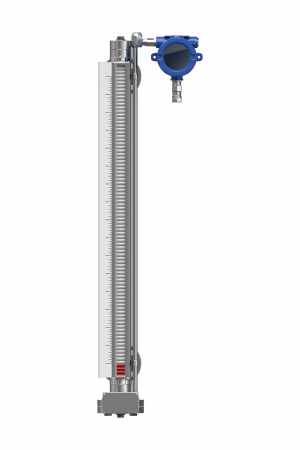

      Фото Указатель уровня LGB с датчиком уровня LLT

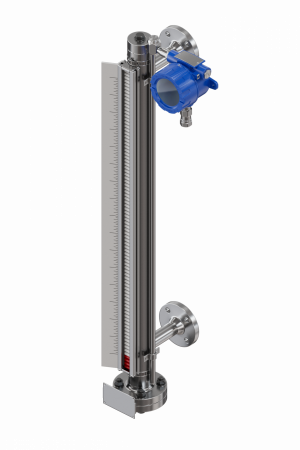

      Фото Указатель уровня LGB с датчиком уровня LLT

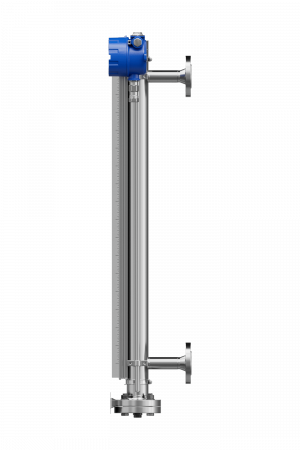

      Фото Указатель уровня LGB с датчиком уровня LLT
      Фото Указатель уровня LGB с датчиком уровня LLT
      Фото Указатель уровня LGB с датчиком уровня LLT
      Фото Указатель уровня LGB с датчиком уровня LLT
      В текущей карточки товара представлены не все возможные варианты исполнения.
      Тех. характеристики
      Высокое качество
      Высокое качество
      Производство
      Производство
      Сертификация
      Сертификация
      Сотрудничество
      Сотрудничество
      • Описание
      • Тех. характеристики

      Описание

      Указатель уровня LGB с датчиком уровня позволяет совмещать преимущества двух разных принципов измерения уровня. Магнитный индикатор обеспечивает наглядные показания по месту, не требуя при этом подачи электрической энергии, а высокоточный датчик производит измерение уровня с высокой точностью и преобразует его в электрический цифровой сигнал для передачи его на систему управления. Таким образом осуществляется дублирование функций измерения уровня: два метода измерения работают независимо друг от друга: при выходе из строя одного, второй будет продолжать работать.

      Документы

      Опросный лист на указатель уровня жидкости LGB - расширенный 2 листа 1,6 мб
      Опросный лист на указатель уровня жидкости LGB 559 кб
      Руководство по эксплуатации LGB 4 мб
      Каталог продукции 10,8 мб
      Декларация о соответствии ТР ТС 032 495,2 кб
      Декларация о соответствии ТР ТС 010 313 кб
      Сертификат соответствия ТР ТС 12 2,7 мб
      Сертификат сейсмостойкости MSK-64 476,7 кб
      Сертификат соответствия ГОСТ Р 53678-09, ГОСТ Р 53679-0 (NACE) 1,1 мб
      Декларация о соответствии ТР ТС 020 на датчики уровня LLT 290,1 кб
      Свидетельство об утверждение типа СИ № 13973 на датчики уровня LLT-RS 2,3 мб
      Свидетельство об утверждении типа средства измерений на датчики уровня LLT-RS 5,6 мб
      Сертификат о признании утверждения типа средств измерений датчиков уровня LLT-RS 176,9 кб
      Сертификат соответствия ТР ТС 12 датчиков уровня LLT 5,2 мб
      Заключение о подтверждении производства промышленной продукции на территории РФ 536,9 кб
      Сертификат соответствия СДС ИНТЕРГАЗСЕРТ ПАО «Газпром» на указатели уровня LGB 734,5 кб
      Характеристики указателя уровня
      Температура измеряемой среды от -196 °C до +500 °C
      Температура окружающей среды от -60 °C до +85 °C
      Номинальное давление от -1 до 400 бар
      Плотность измеряемой среды ≥ 335 кг/м3 (с системой противовеса)
      Материал выносной камеры Нержавеющая сталь: 10Х17Н13М2Т, 316Ti, 1.4571 Нержавеющая сталь: 03Х17Н14М3, 316L, 1.4404, 1.4435 Титан Поливинилиденфторид PVDF Поливинилхлорид PVC
      Диаметр выносной камеры 60,3x...; 64x...; 65x...; 70x...; 73,03x...; 76,1x...;88,9x...;114,3x...; в зависимости от давления среды
      Рабочий диапазон 150...18000 мм
      Присоединение к процессу

      Фланцы: ГОСТ 33259-2015/EN1092-1, DIN 2526, ANSI/ASME B16.5

      Резьбы: метрическая, цилиндрическая, трубная, коническая

      Молочная резьба DIN 11851

      Патрубки под приварку

      Индикатор Пластиковый Флажковый
      Шкала мм, см, м, % или по заказу.
      Сигнализатор уровня Сигнализаторы уровня жидкости LLS-B
      Изоляция
      • Температурная изоляция
      • Паровая рубашка с термоизоляцией
      • Теплоспутником c термоизоляцией
      • Электрообогрев и термоизоляция
      Характеристики датчика уровня
      Температура измеряемой среды От -60 до +125 °C (NT) От -60 до +250 °C (HT) От -100 до +85 °С (LT)
      Температура окружающей среды от -60 °C до +85 °C (для электронного блока)
      Погрешность ±5 / ±10 / ±15
      Диапазон измерения до 6000 мм
      Диаметр зонда 12 мм, 14 мм
      Материал выносной камеры
      • Нержавеющая сталь: 10Х17Н13М2Т, 316Ti, 1.4571
      • Нержавеющая сталь: 03Х17Н14М3, 316L, 1.4404, 1.4435
      Выходной сигнал Потенциометрический
      Выходной сигнал встроенного преобразователя

      4-20 mA

      4-20 mA HART/ SIL 2

      Profibus PA

      Foundation Fieldbus

      Наличие дисплея Опционально
      Класс защиты 54-68
      Взрывозащита

      Общепромышленное

      0Ex ia T6...T1 Ga

      1Ex d IIC T6...T1 Gb

      В текущей карточки товара представлены не все возможные варианты исполнения.
